Produkthighlights
- Großer Eingangsspannungsbereich: 180 - 550 V AC
- Weltweiter Einsatz durch ein- oder zweiphasigen Anschluss möglich
- Leistungsbereich von 2,5 bis 20 A / 60 bis 480 W
- Ausgangsspannung 24 V
- Hoher Wirkungsgrad von bis zu 90 %
- Sichere Lösung auch in rauen Industrieumgebungen durch "Spezial Coating Prozess"
- für SELV- und PELV-Anwendungen geeignet
Universal und leistungsstark

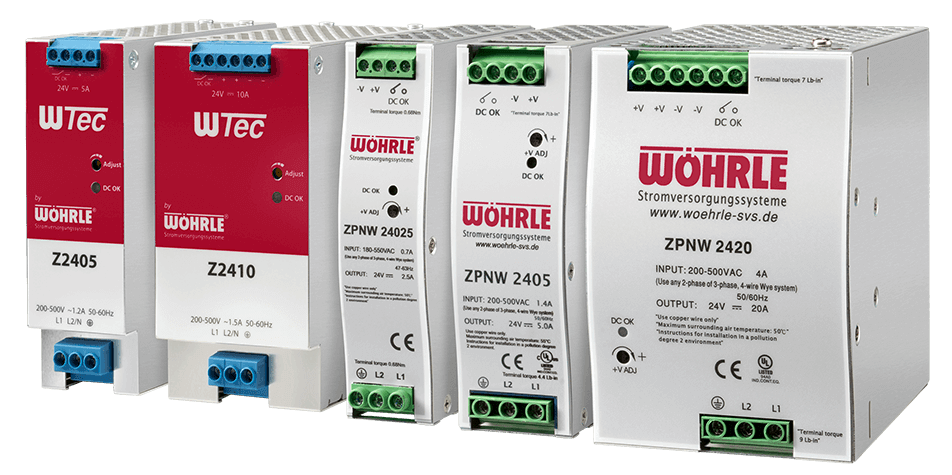

Die zweiphasigen Netzgeräte der Serien Z und ZPNW von Wöhrle wurden für den einphasigen und zweiphasigen Anschluss konzipiert und ermöglichen durch ihren sehr großen Eingangsspannungsbereich von 180 – 550 V AC problemlos einen weltweiten Einsatz. Darüber hinaus können die Netzgeräte der Baureihe Z für 3 Sekunden bis zu 120 % der Nennlast bereitstellen und sind für den Betrieb mit geerdetem Minus (PELV) spezifiziert. So können auch anspruchsvolle Anwendungen sicher versorgt werden.
Kompakt und widerstandsfähig
Die kompakten DIN-Schienen-Geräte sind in korrosionsresistenten Aluminiumgehäusen untergebracht. Bei der Baureihe Z ist die Elektronik für raue Umgebungsbedingungen ausgelegt, was mithilfe beschichteter Leiterplatten (Conformal Coating) erreicht wird. So widerstehen die Geräte höherer Verschmutzung und Feuchtigkeit problemlos (Verschmutzungsgrad 2). Der Temperaturbereich der Z- und der ZPNW-Serie wird ebenfalls höheren Ansprüchen gerecht. Die Geräte können von -30 bis zu +70°C betrieben werden. Sollten diese oder andere Grenzwerte dennoch einmal überschritten werden, bieten die Geräte umfangreiche Schutzfunktionen für Übertemperatur, Überlast und Überspannung.
Z-Serie | ZPNW-Serie | |||||

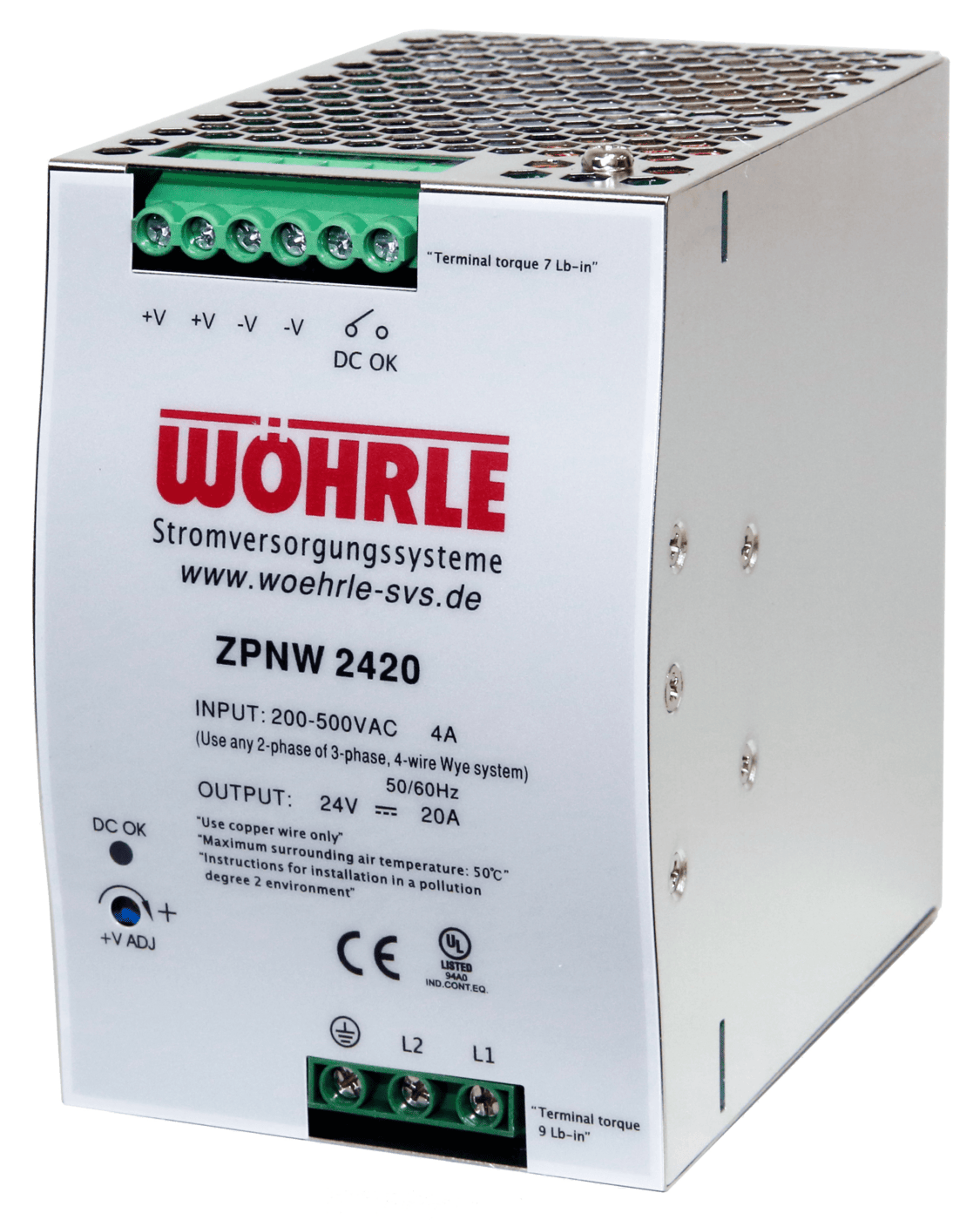

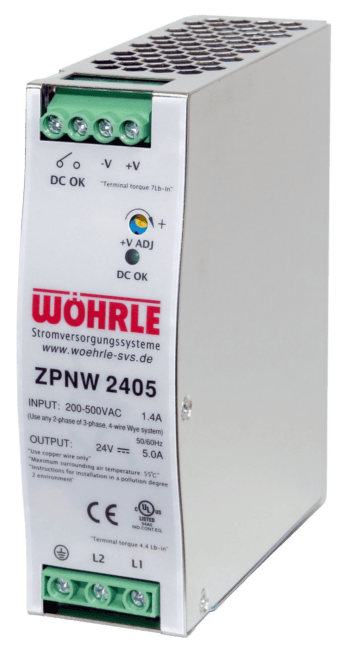

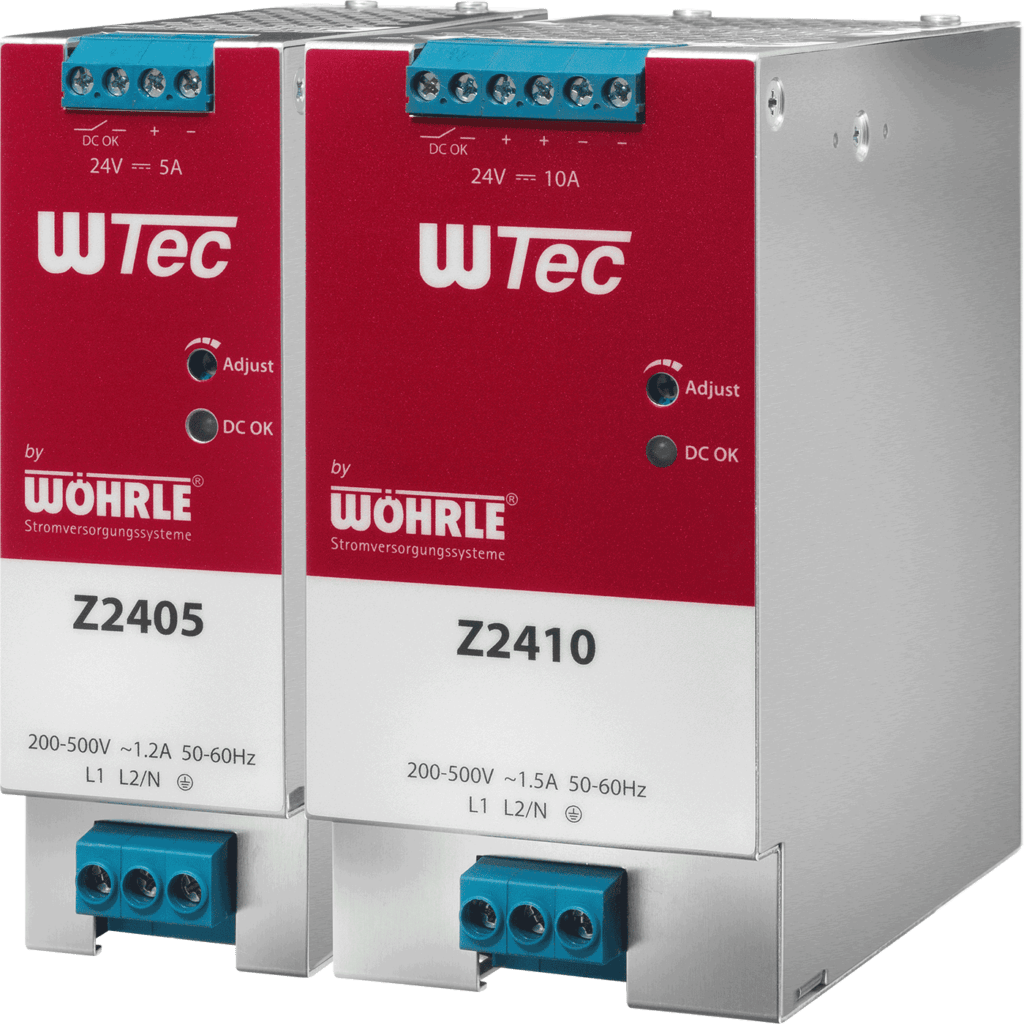

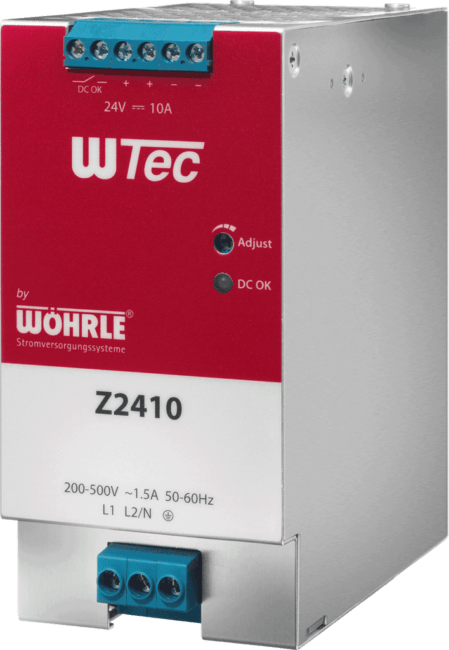

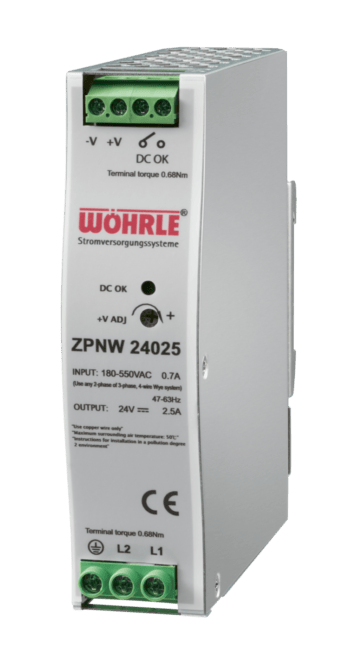

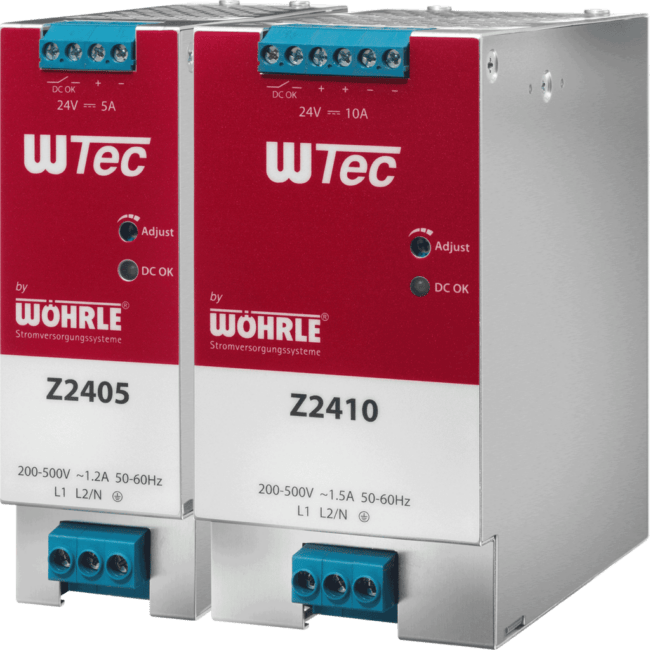

Z2405 | Z2410 | ZPNW24025 | ZPNW2405 | ZPNW2410 | ZPNW 2420 | |
Eingang | ||||||
Eingangsspannungsbereich AC | 180-550 V mit Derating | 180-550 V mit Derating | 180-550 V mit Derating | 180-550 V mit Derating | 180-550 V mit Derating | 180-550 V mit Derating |
Eingangsspannungsbereich DC | 254-780 V | 254-780 V | 254-780 V | 254-780 V | 254-780 V | 254-780 V |
Eingangsstrom @230 V AC | < 1,2 A | < 2 A | 0,7 A | 1,2 A | 2 A | 4 A |
Eingangsstrom @400 V AC | < 0,8 A | < 1 A | 0,4 A | 0,7 | 1 A | 1,6 A |
Ausgang | ||||||
Nennausgangsspannung | 24 V DC | 24 V DC | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
Einstellbereich der Ausgangsspannung DC | 24-28 V | 24-28 V | 24-29 V | 24-29 V | 24-28 V | 24-28 V |
Nennausgangsstrom | 5 A | 10 A | 2,5 A | 5 A | 10 A | 20 A |
Überlast | Powerboost 120 % für 3 s | Powerboost 120 % für 3 s | Konstantstrom-Begrenzung | Konstantstrom-Begrenzung | Konstantstrom-Begrenzung | Konstantstrom-Begrenzung |
Allgemeine Daten | ||||||
Temperaturbereich | -30 bis +70 °C | -30 bis +70 °C | -30 bis +85 °C | -25 bis +70 °C | -30 bis +70 °C | -30 bis +70 °C |
Derating | ab 50 °C * bzw. ab 60 °C ** -4 % / K | ab 50 °C * bzw. ab 60 °C ** -4 % / K | ab 60 °C -5 % / K | ab 60 °C -4 % / K | ab 50 °C -2 % / K | ab 50 °C -2 % / K |
Übertemperaturschutz | ja | ja | ja | ja | ja | ja |
Wirkungsgrad (typ.) | > 90 % | > 90 % | 89 % | 91 % | 91 % | 92 % |
Abmessungen (B x H x T) in mm | 40 x 124 x 117 | 60 x 124 x 117 | 32 x 125,2 x 102 | 40 x 125,2 x 113,5 | 63 x 125,2 x 113,5 | 85,5 x 125,2 x 128,5 |
Gewicht in kg | 0,62 | 0,81 | 0,45 | 0,65 | 1,06 | 1,7 |
* horizontale Montage | ** vertikale Montage |
