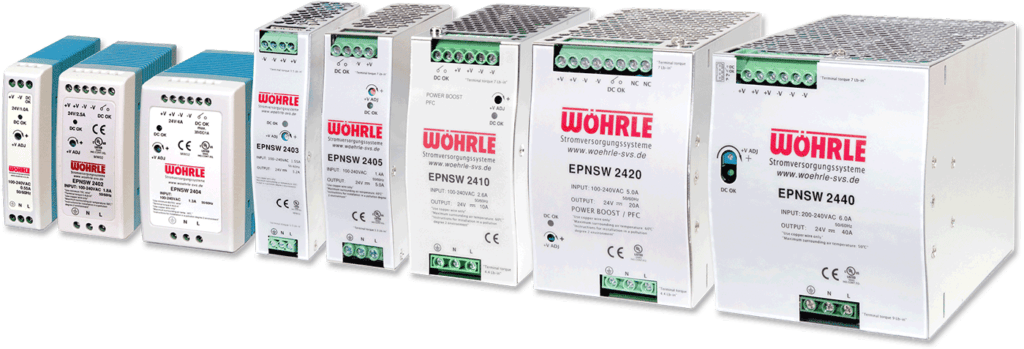

EPNSW-Serie
Einphasig, Schaltschrankeinbau, 24 bis 960 W
Produkthighlights
- Modernstes Schaltungsdesign mit Zusatzfunktionen wie Relaiskontakt, Power Boost und Parallelschaltbarkeit (abhängig vom Netzgerät)
- Leistungsbereich von 1 bis 40 A / 24 bis 960 W
- Ausgangsspannung 24 V
- Hoher Wirkungsgrad von bis zu 94 %
Modern & Raffiniert
Die einphasigen Schaltnetzgeräte EPNSW erfüllen alle Anforderungen an eine moderne sowie hochwertige Stromversorgung und überzeugen durch eine Vielzahl technischer Finessen.
Schmal & Energieeffizient
Durch die sehr schmale Bauform finden die Netzgeräte Anwendung in platzkritischen Hochleistungsapplikationen. Die hochwertige Technologie der Netzgeräte macht diese darüber hinaus zu einer wertvollen Komponente im Zusammenhang mit der Realisierung von Energiesparkonzepten.
Zusatzfunktionen

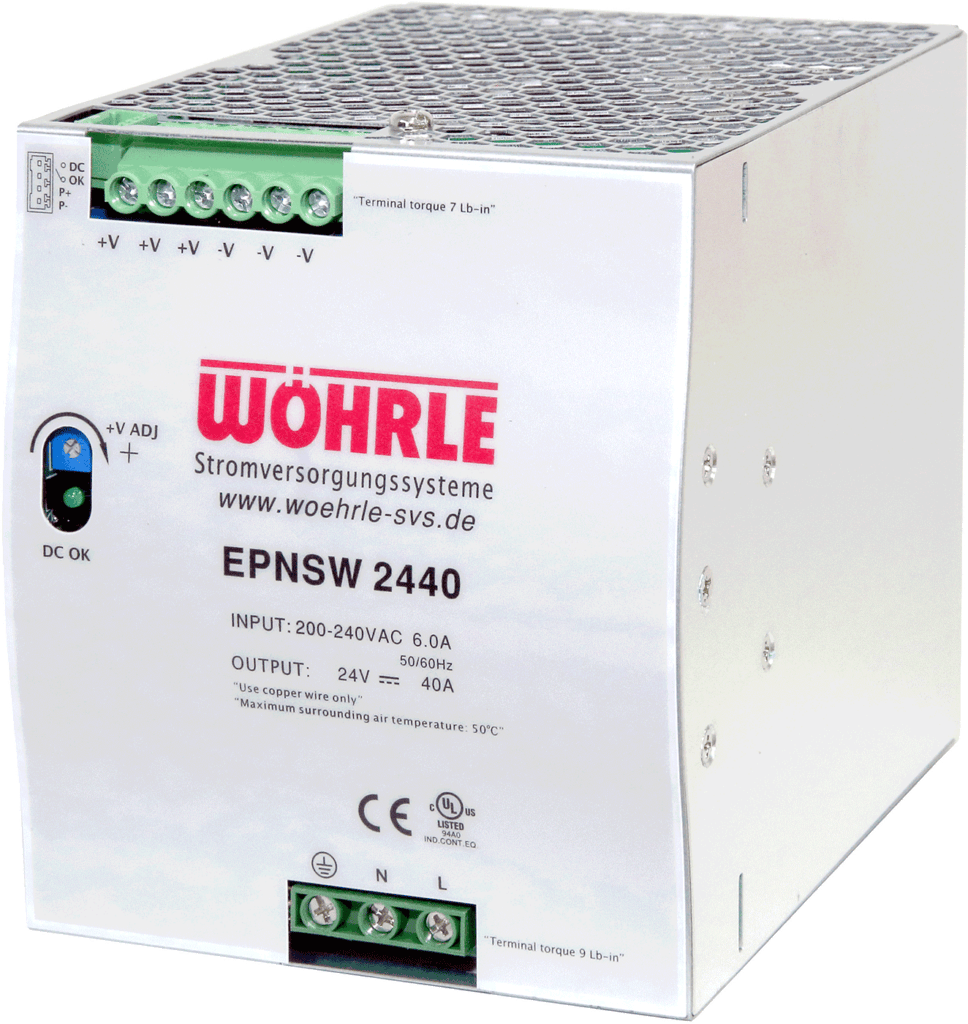

Je nach Leistungsstufe sind die EPNSW Schaltnetzgeräte mit verschiedenen Zusatzfunktionen ausgestattet. So verfügen die meisten Netzgeräte über einen Relaiskontakt, der über den aktuellen Zustand des Systems informiert. Eine Power Boost Funktion ermöglicht außerdem den meisten Geräten eine kurzzeitige Überlast. Das EPNSW 2440 ist zusätzlich parallel schaltbar, um auch Anwendungen mit einem Strombedarf von mehr als 40A versorgen zu können.
| EPNSW | ||||||||

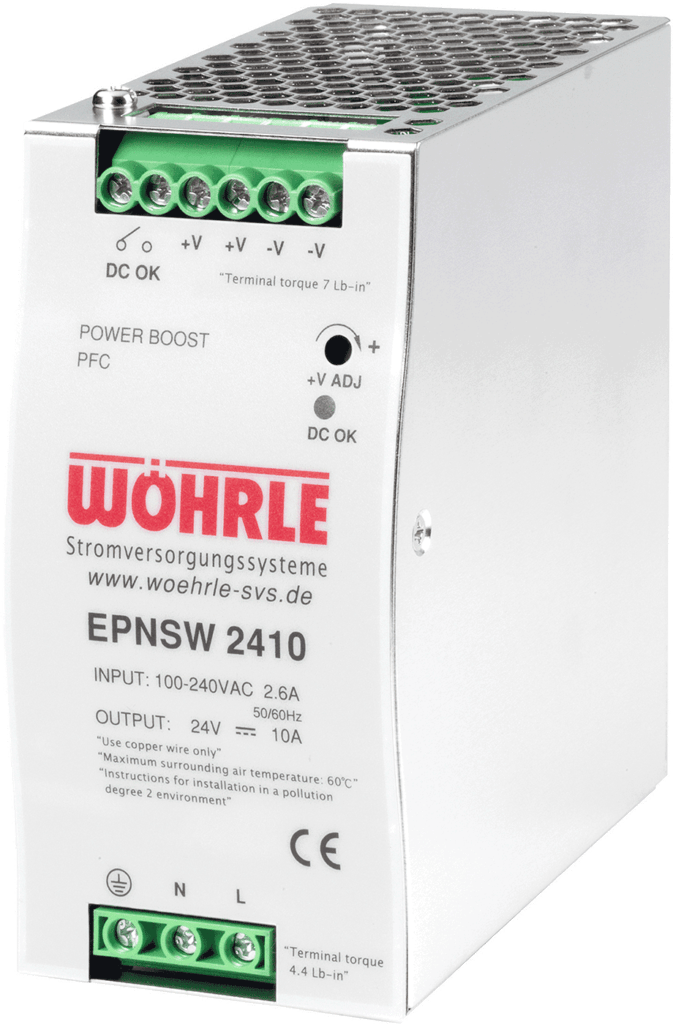

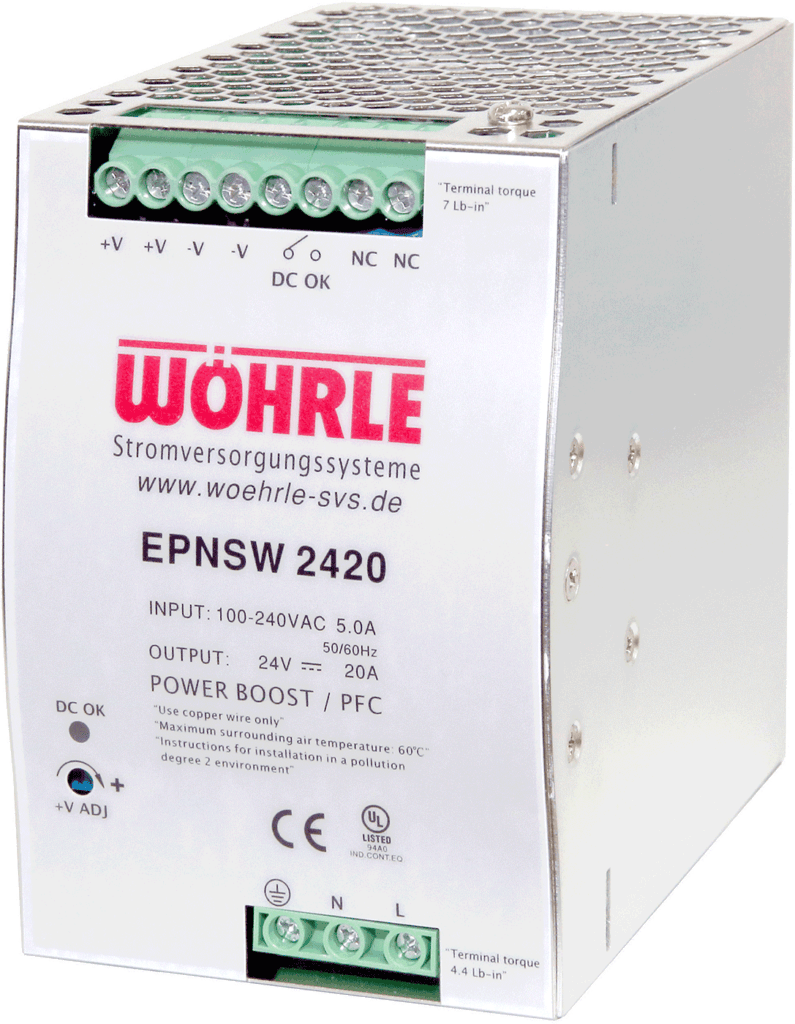

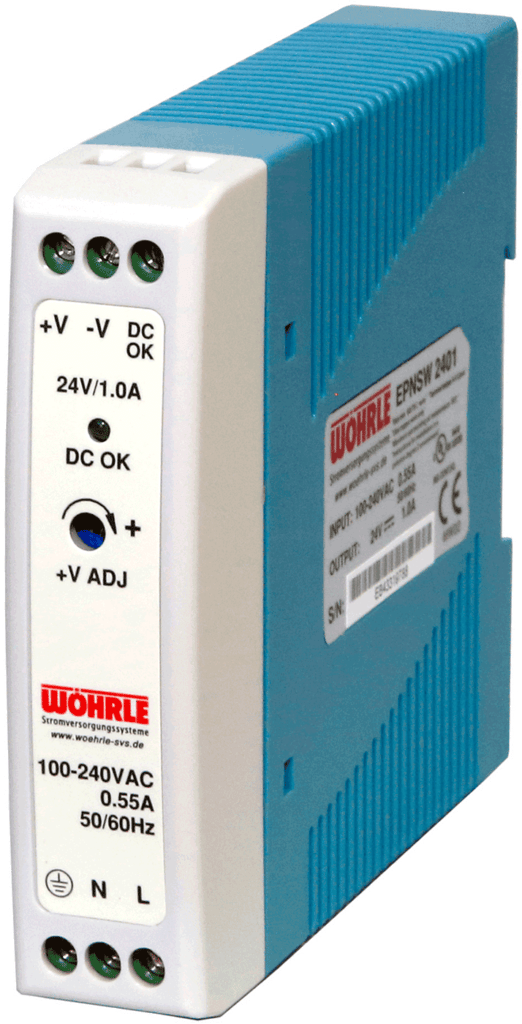

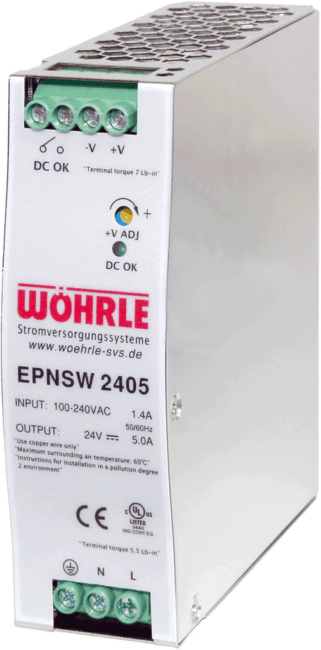

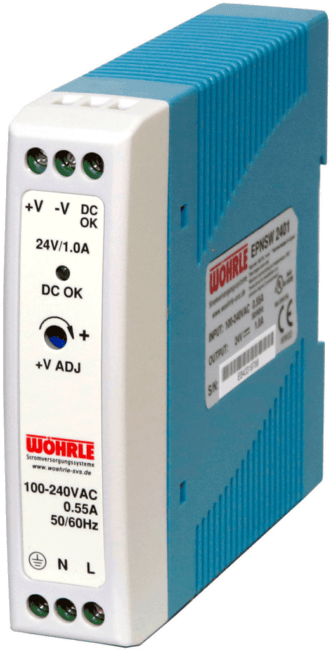

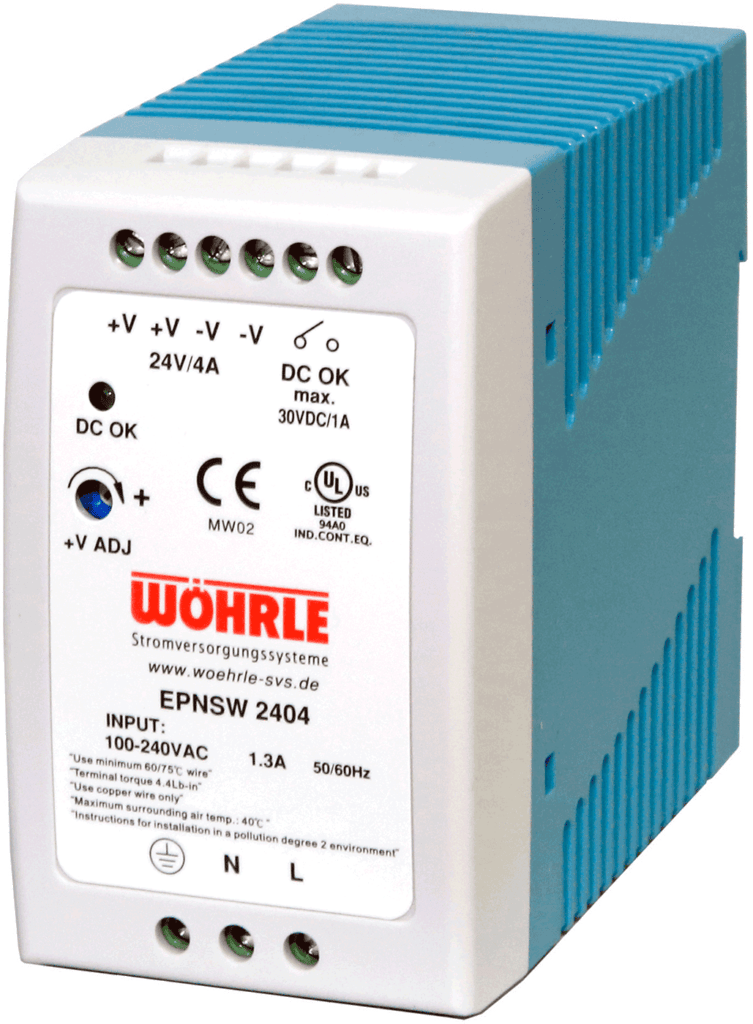

| EPNSW 2401 | EPNSW 2402 | EPNSW 2403 | EPNSW 2404 | EPNSW 2405 | EPNSW 2410 | EPNSW 2420 | EPNSW 2440 | |
| Eingang | ||||||||
| Eingangsspannungsbereich AC | 85-264 V | 85-264 V | 88-264 V | 85-264 V | 88-264 V | 88-264 V | 90-264 V | 180-264 V |
| Eingangsspannungsbereich DC | 120-370 V | 120-370 V | 124-370 V | 120-370 V | 124-370 V | 124-370 V | 127-370 V | 254-370 V |
| Eingangsstrom @115 V AC | 0,55 A | 1,8 A | 1,4 A | 1,3 A | 1,4 A | 2,6 A | 5 A | – |
| Eingangsstrom @230 V AC | 0,35 A | 1,0 A | 0,85 A | 0,8 A | 0,7 A | 1,3 A | 2,5 A | 6 A |
| Ausgang | ||||||||
| Nennausgangsspannung | 24 V DC ± 1 % | 24 V DC ± 1 % | 24 V DC ± 1 % | 24 V DC ± 1 % | 24 V DC ± 1 % | 24 V DC ± 1 % | 24 V DC ± 1 % | 24 V DC ± 1 % |
| Einstellbereich der Ausgangsspannung DC | 21,6-26,4 V | 24-30 V | 24-28 V | 24-30 V | 24-28 V | 24-28 V | 24-28 V | 24-28 V |
| Nennausgangsstrom | 1 A | 2,5 A | 3,2 A | 4 A | 5 A | 10 A | 20 A | 40 A |
| Ausgangsstrombegrenzung (% von Inenn) | 105-160 % | 105-150 % | 110-150 % | 105-150 % | 110-150 % | 110-150 % | 110-150 % | 105-130 % |
| Allgemeine Daten | ||||||||
| Temperaturbereich | -20 bis +70 °C | -20 bis +70 °C | -30 bis +70 °C | -10 bis +60 °C | -25 bis +70 °C | -25 bis +70 °C | -25 bis +70 °C | -30 bis +70 °C |
| Derating | ab 50 °C -2,5% / K | ab 55 °C -2,7% / K | ab 60 °C -2,5% / K | ab 40 °C -2% / K | ab 60 °C -2,5% / K | ab 60 °C -2,5% / K | ab 60 °C -2% / K | ab 60 °C -2% / K |
| Übertemperaturschutz | – | – | ja | ja | ja | ja | ja | ja |
| DC-OK-Signal | ja | ja | – | ja | ja | ja | ja | ja |
| Power Boost | – | – | ja | – | ja | ja | ja | ja |
| Parallelschaltbarkeit | – | – | – | – | – | – | – | ja |
| Wirkungsgrad (typ.) | 84 % | 88 % | 89 % | 86 % | 91 % | 94 % | 94 % | 94 % |
| Abmessungen (B x H x T) in mm | 22,5 x 90 x 100 | 40 x 90 x 100 | 32 x 125,2 x 102 | 55 x 90 x 100 | 40 x 125,2 x 113,5 | 63 x 125,2 x 113,5 | 85,5 x 125,2 x 128,5 | 110 x 125,2 x 150 |
| Gewicht in kg | 0,17 | 0,33 | 0,51 | 0,42 | 0,67 | 1,03 | 1,6 | 2,47 |
