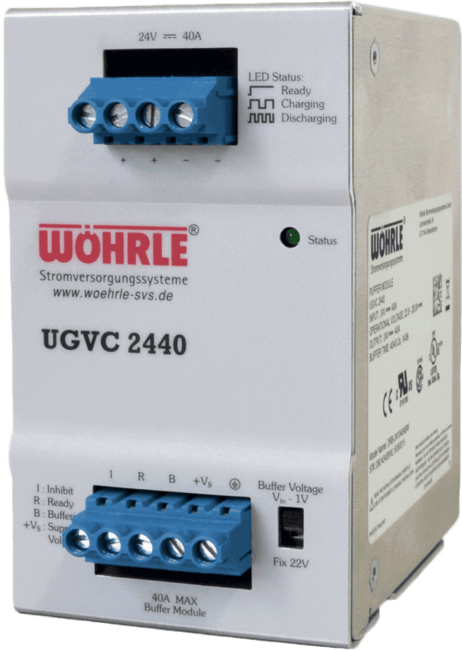

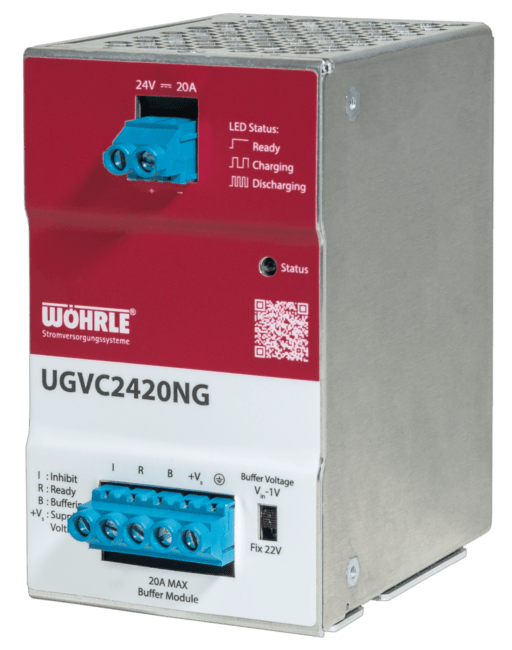

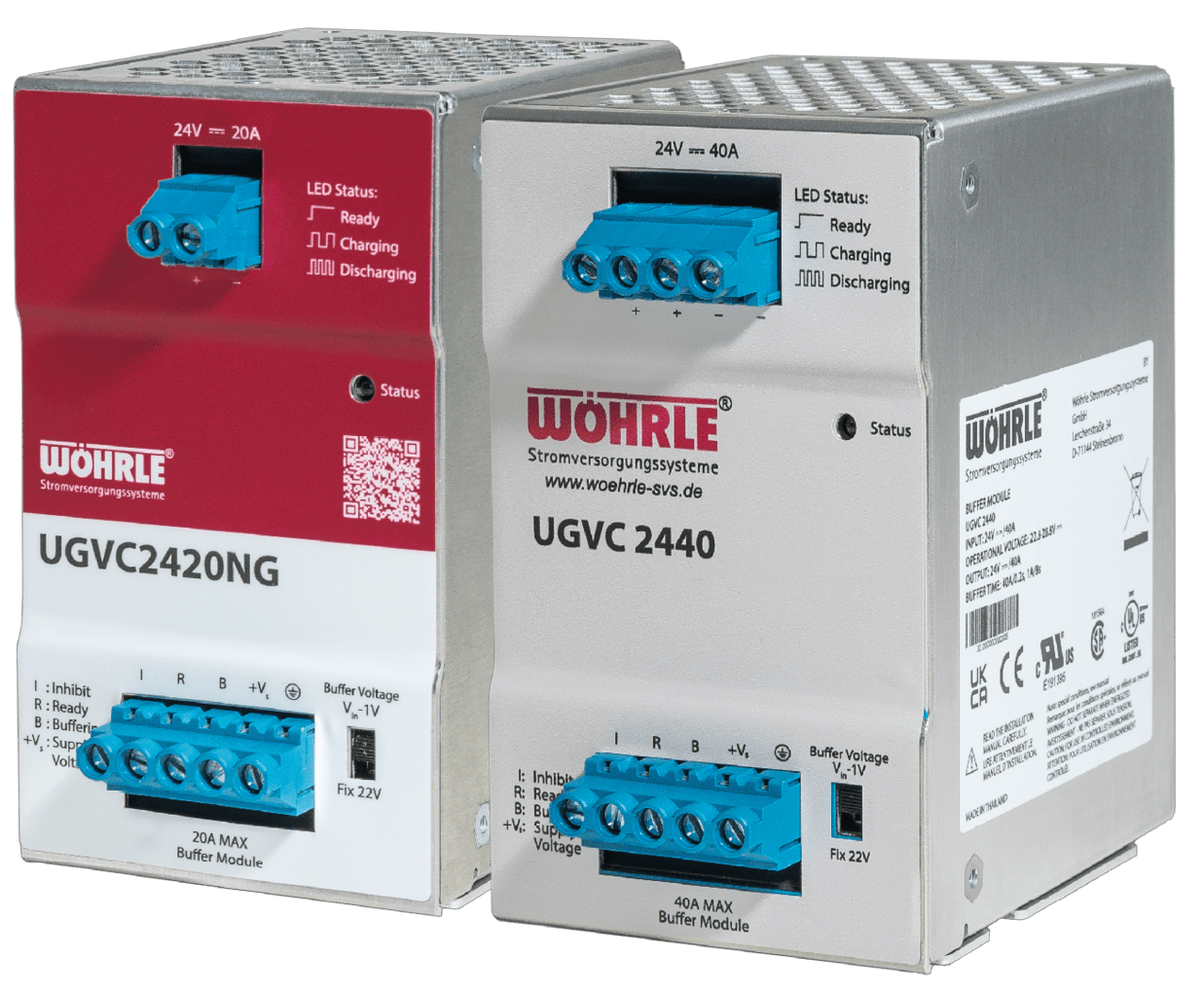

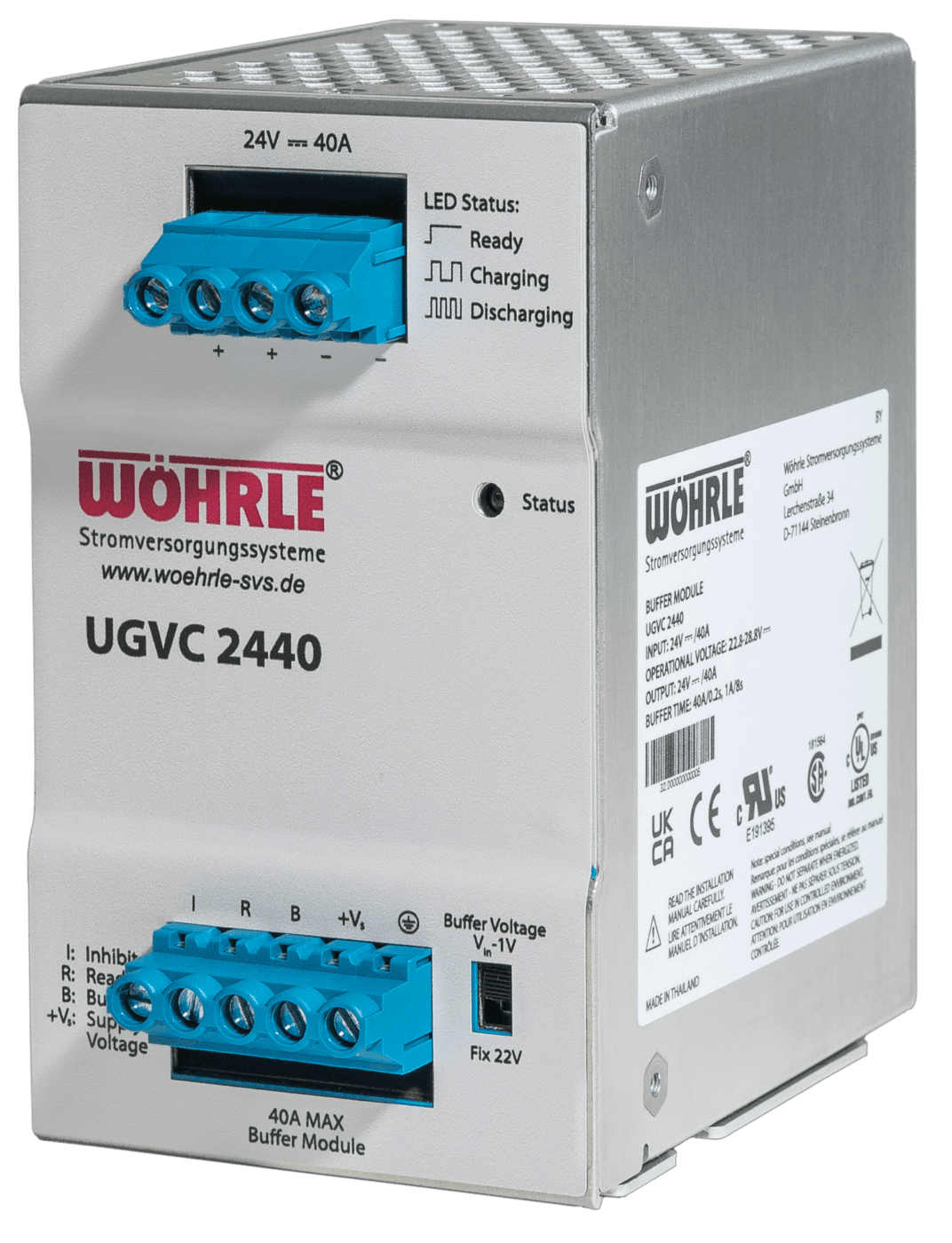

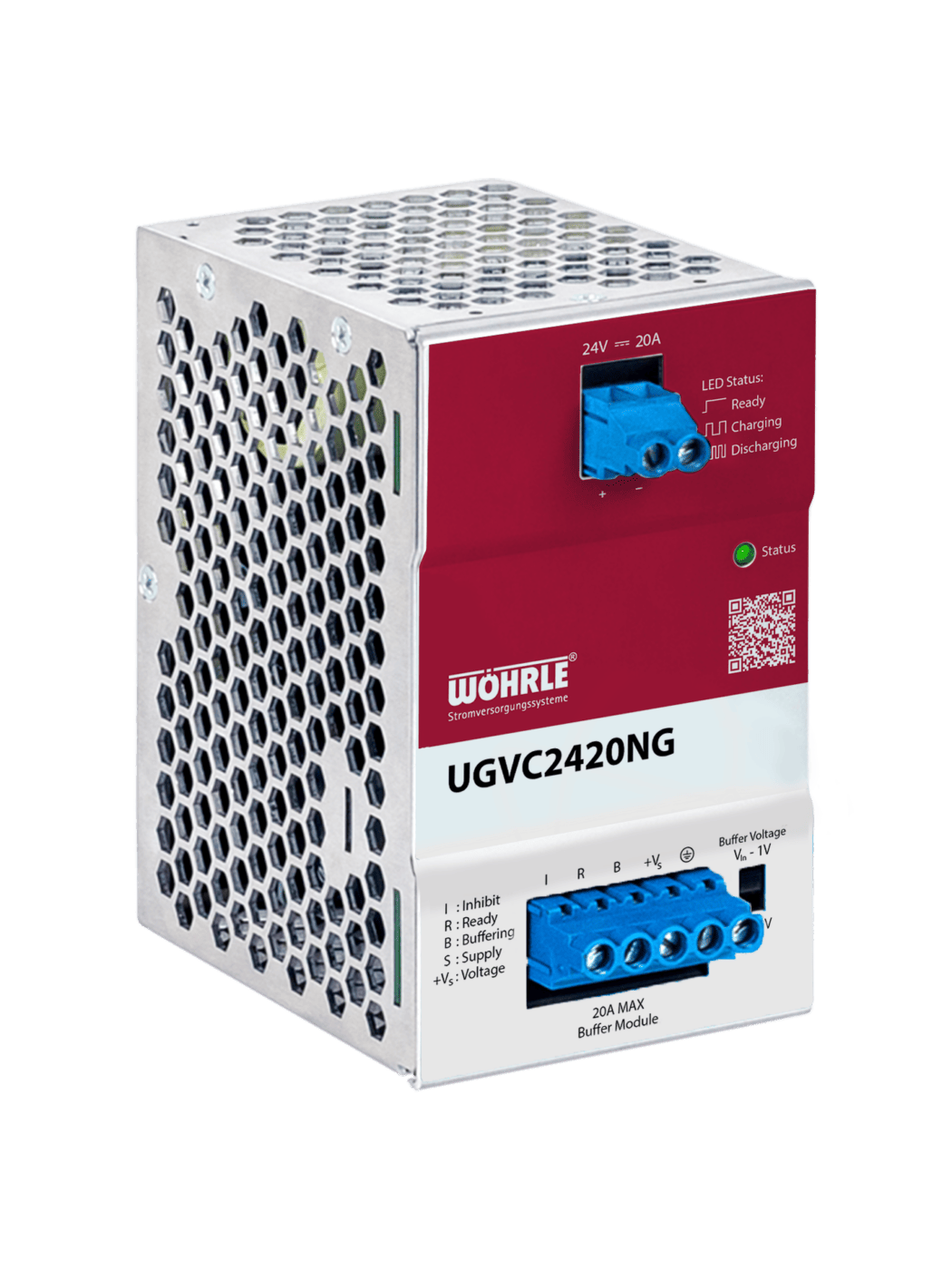

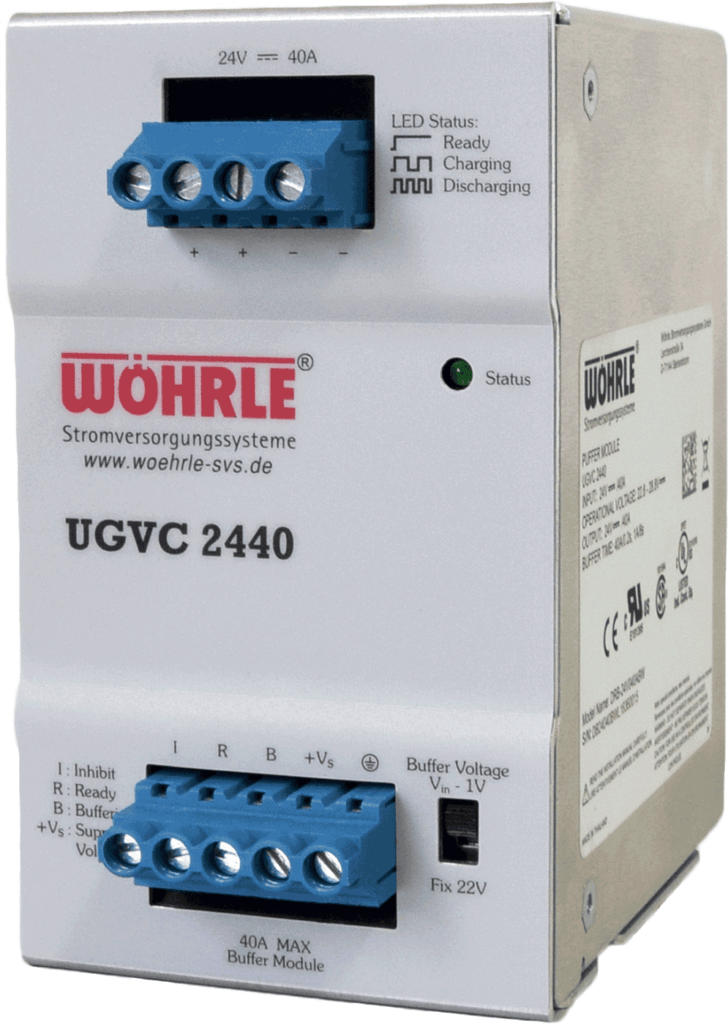

DC-USV-Module UGVC2420NG & UGVC 2440
Mit DC-DC-Wandler-Funktion und integriertem Speicher - Lebenslang wartungsfrei sowie voll industrietauglich, auch bei höheren Umgebungstemperaturen
Produkthighlights
- Supercap/Kondensatorspeicher
- Hochstromfähig
- Kompakte Gehäuseabmessungen
Die neu entwickelten Wöhrle Supercap/Kondensatorspeicher werden parallel zum DC-Ausgang des davor geschalteten Schaltnetzgerät geschaltet und liefern Gleichspannung zur Überbrückung von Netzausfällen.
Diese Pufferkondensatorspeicher garantieren einen reibungslosen Betrieb auch bei rauen Bedingungen, wie höheren Umgebungstemperaturen.
| Produktbezeichnung | UGVC2420NG | UGVC 2440 |
| Anwendungsgebiete | Industrie, Automation, Maschinenbau/Sondermaschinenbau, Steuerungstechnik, Schaltschrankbau, EMV/Messlabore | Industrie, Automation, Maschinenbau / Sondermaschinenbau, Steuerungstechnik, Schaltschrankbau, EMV / Messlabore |
| Eingangsspannung V DC | 22,8-28,8 | 22,8-28,8 |
| Ausgangsspannung V DC | 24 | 24 |
| Range V DC | 22-28 | 22-28 |
| Energiegehalt J | > 100 | 176 |
| Nennbelastbarkeit | 40 W/20 A | 960 W/40 A |
| Pufferzeiten/Autonomie | 24 V DC/22 V DC | 24 V DC/22 V DC |
| 40 A | - | 280/200 ms |
| 20 A | 350/250 ms | 700/500 s |
| 10 A | 700/500 ms | 1,4/1 s |
| 1 A | 5 s | 8 s |
| 0,1 A | 45/3 s | 90/60 s |
| Abmessung B x H x T (in mm) | 70 x 121 x 120,1 | 70 x 121 x 120,1 |
| Relaiskontakt | - | Ja |
| Parallelschaltbar | Ja – bis zu 2 Geräte | Ja – bis zu 2 Geräte |
