Produkthighlights
- Dreiphasig mit synchroner Netzbelastung
- Leistungsbereich von 10 bis 40 A / 240 bis 960 W
- Ausgangsspannung 24 V
- Hoher Wirkungsgrad von bis zu 94 %
Synchrone Netzbelastung & Phasenredundanz
Ist eine synchrone Netzbelastung gewünscht oder steht kein Neutralleiter zur Verfügung, sind die Geräte der DPNSW-Serie die richtige Wahl.
Die dreiphasige Versorgung liefert zudem eine Phasenredundanz innerhalb des Netzgerätes: Bei Ausfall einer Phase wird die Ausgangsspannung von 24V mit reduzierter Leistung weiter zur Verfügung gestellt.
Energieeffizient

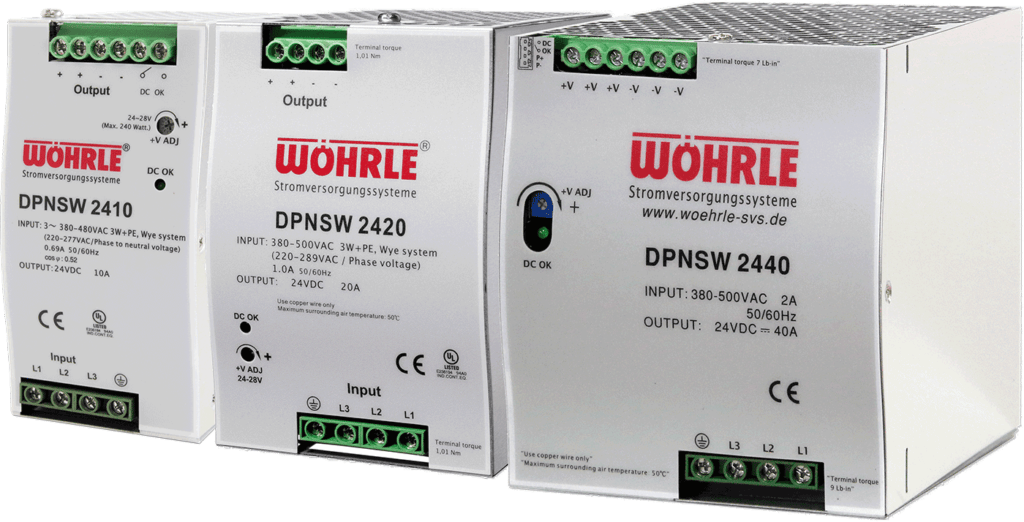

Die Wöhrle Netzgerätereihe DPNSW sorgt für zuverlässige Leistung im Bereich 240 W bis 960 W. Die besonders schmalen Geräte bieten zusätzlich eine hohe Platzersparnis und sehr hohe Wirkungsgrade, um die Effizienz Ihrer Systeme weiter zu optimieren.
Parallelschaltbar

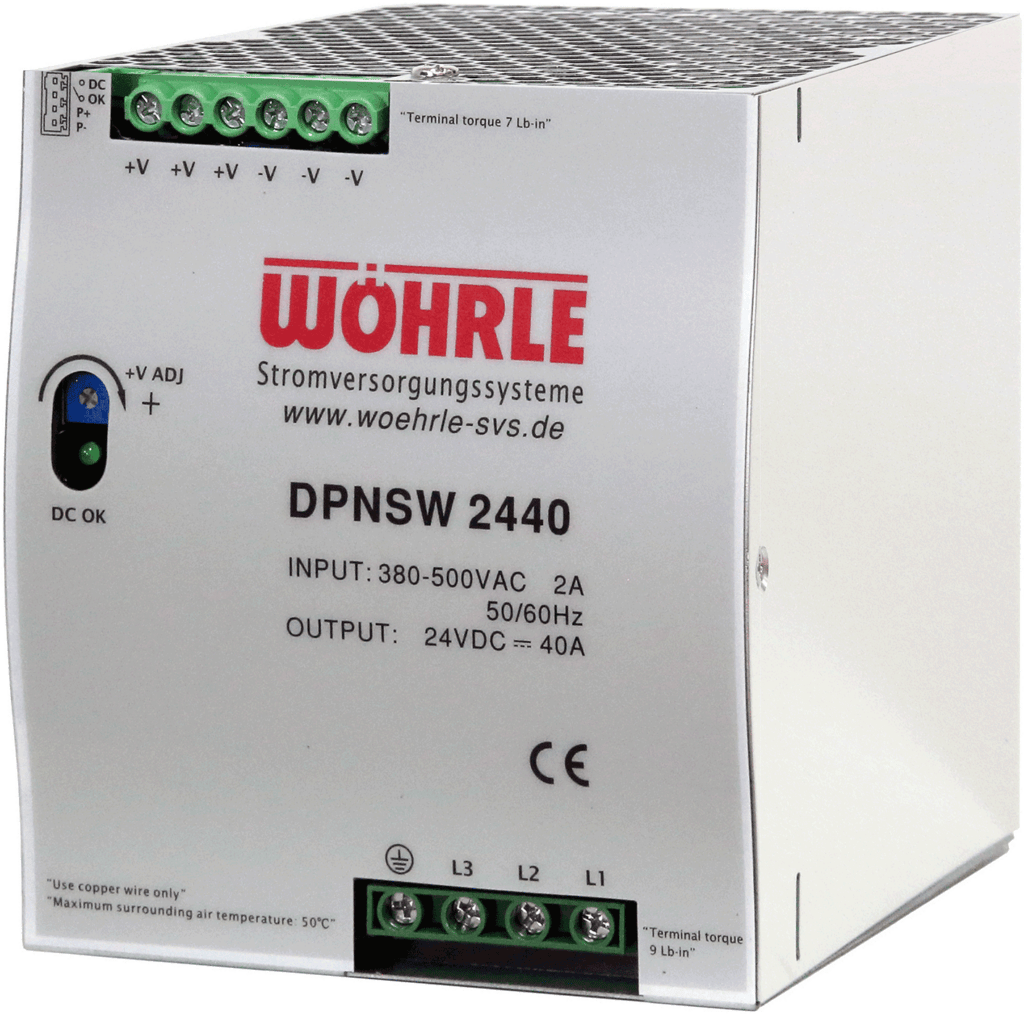

Das DPNSW 2440 ist zusätzlich parallel schaltbar, um auch Anwendungen mit einem Strombedarf von mehr als 40A versorgen zu können. Dies ermöglicht eine einfache und unkomplizierte Leistungssteigerung bis zu mehreren kW. Somit stehen auch höhere Leistungen passiv gekühlt auf der DIN-Schiene zur Verfügung.
DPNSW | |||

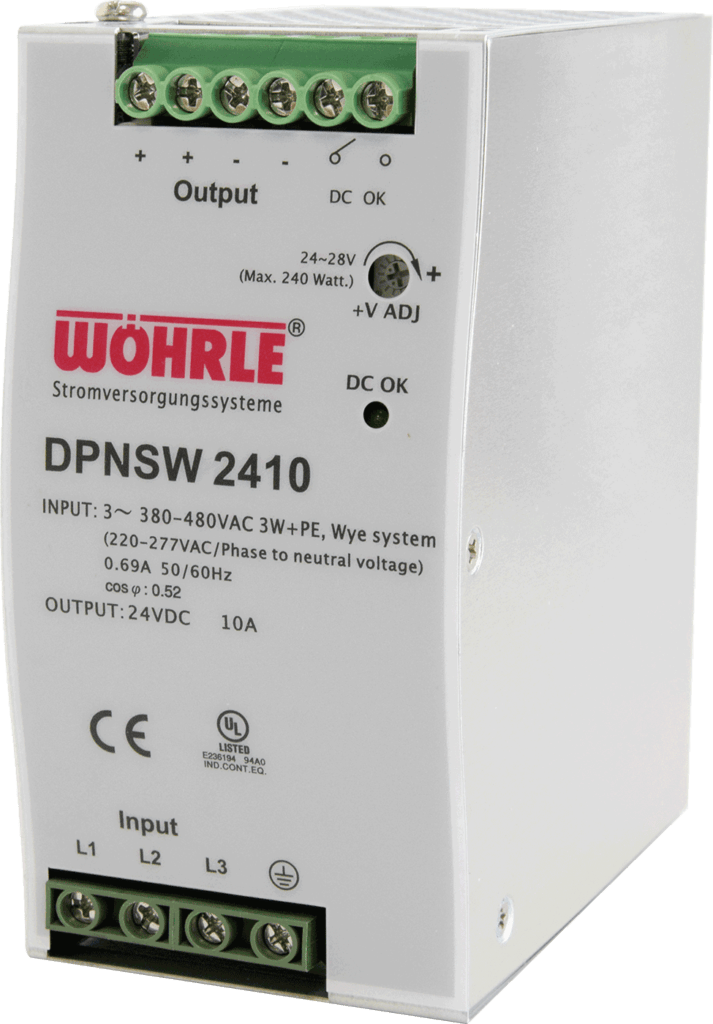

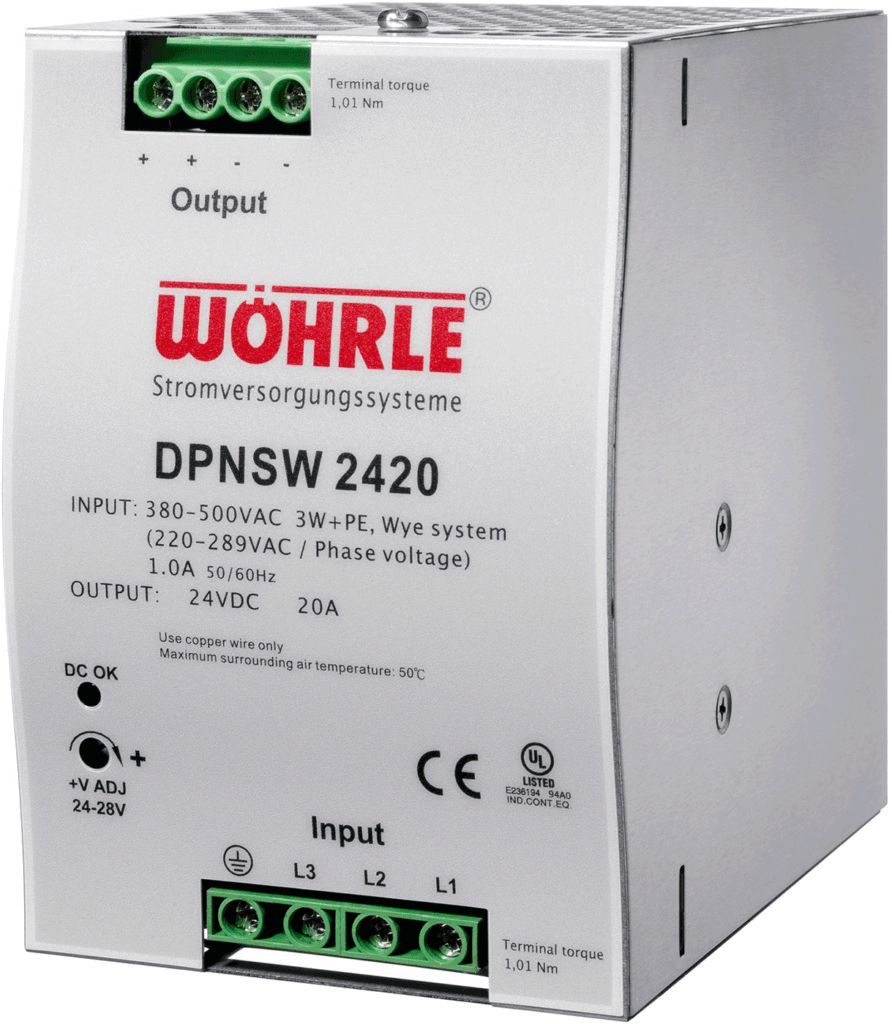

DPNSW 2410 | DPNSW 2420 | DPNSW 2440 | |
Eingang | |||
Eingangsspannungsbereich AC | 340-550 V | 340-550 V | 340-550 V |
Eingangsspannungsbereich DC | 480-780 V | 480-780 V | 480-780 V |
Eingangsstrom @400 V AC | 0,69 A | 0,85 A | 2 A |
Eingangsstrom @500 V AC | 0,6 A | 0,7 A | 1,4 A |
Ausgang | |||
Nennausgangsspannung | 24 V | 24 V | 24 V |
Einstellbereich der Ausgangsspannung DC | 24-28 V | 24-28 V | 24-28 V |
Nennausgangsstrom | 10 A | 20 A | 40 A |
Ausgangsstrombegrenzung (% von Inenn ) | 105-130 % | 105-130 % | 105-130 % |
Allgemeine Daten | |||
Temperaturbereich | -30 bis +70 °C | -30 bis +70 °C | -30 bis +70 °C |
Derating | ab 60 °C -5 % / K | ab 50 °C -2,5 % / K | ab 50 °C -2 % / K |
Übertemperaturschutz | ja | ja | ja |
Wirkungsgrad (typ.) | 92 % | 92,5 % | 94 % |
Abmessungen (B x H x T) in mm | 63 x 125,2 x 113,5 | 85,5 x 125,2 x 128,5 | 110 x 125,2 x 150 |
Gewicht in kg | 1 | 1,51 | 2,47 |
