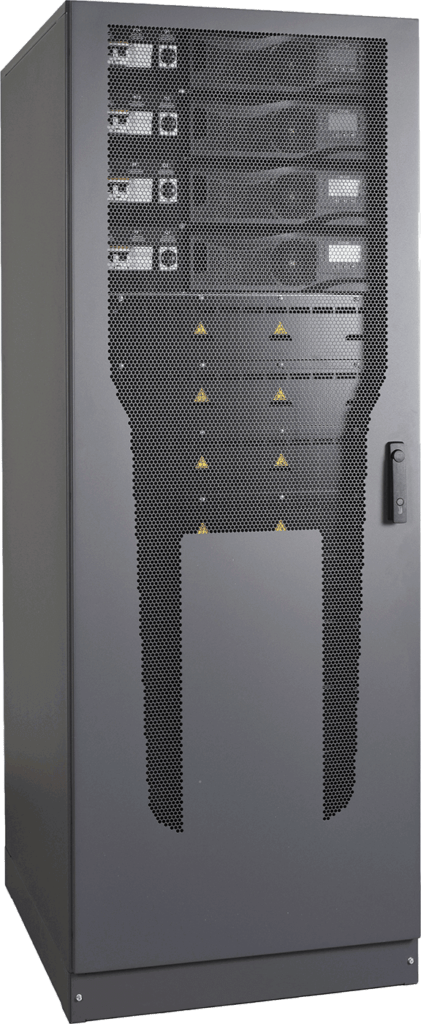

WP-Serie Typ S
Dreiphasig, modular, 10 bis 300 kVA/kW
Produkthighlights
- Modular anpassbares Standgerät
- Leistungsbereich von 10 bis 300 kVA pro Schrank
- Hoher Wirkungsgrad von > 97 %
- Klassifizierung VFI-SS-111
- Bladeserver-freundliche Stromversorgung (Volle Leistung von PF 0,5 kap. bis 0,5 ind.)
- Intelligenter Smart Batterie Booster für besondere Anforderungen
- Einfache Leistungserweiterung
Modular & Flexibel

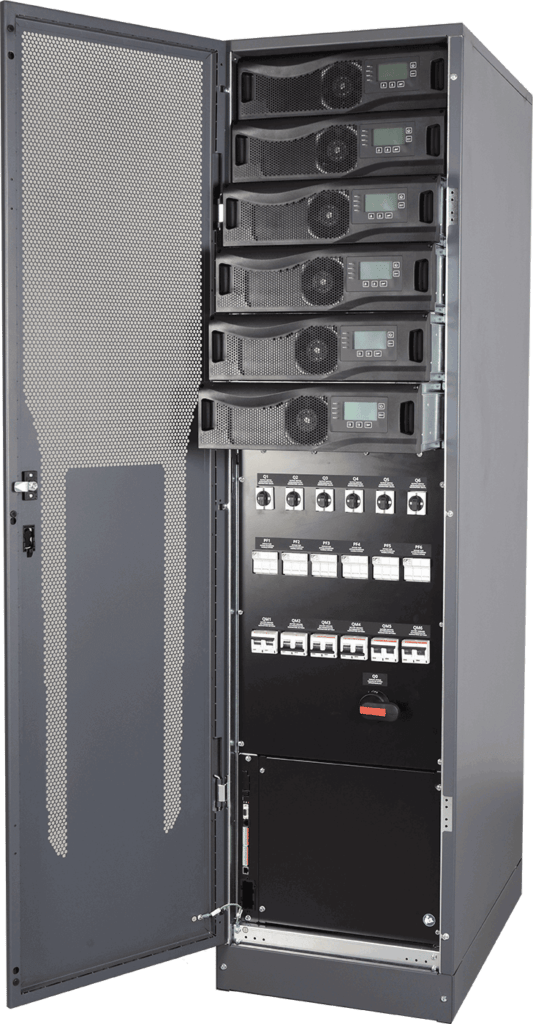

Die kompakten Standgeräte der WP-Serie bieten eine Leistungsdichte von bis zu 627 kW/m², die auf der modularen Einschubtechnik basiert. In jedem Modul ist zudem ein Rückspeiseschutz (Backfeed Protection) eingebaut, der Kosten reduziert und die Sicherheit für das Personal erhöht. Die Multi Prozessor Kontrollebene ist redundant ausgelegt und steigert die Verfügbarkeit.
Modernste Technologie
Die dreiphasigen USV-Anlagen der WP-Serie mit modernster Technologie können den Anforderungen heutiger Rechenzentren flexibel angepasst werden und erreichen ein neues Maß an Sicherheit und Verfügbarkeit. Mit einem Wirkungsgrad von bis zu 97 % auch im Teillastbereich verringern sie gleichzeitig die Kosten für Stromversorgung und Kühlung deutlich.
Rackunabhängige oder Schrankbasierte Variante
Die USV WP-Serie ist auch als rackunabhängige Version Typ R verfügbar.
Topologie
| WP-Serie Typ S | |||||||
| WP-S 50-2 | WP-S 50-6 | WP-S 100-8 | WP-S 100 | WP-S 150 | WP-S 250 | WP-S 300* | |
| Allgemeine Daten | |||||||
| Max. Ausgangsleistung | 50 kVA/kW | 100 kVA/kW | 150 kVA/kW** | 250 kVA/kW | 300 kVA/kW | ||
| Max. Anzahl & Max. Leistung der Module | 2 (25 kW) | 4 (25 kW) | 6 (25 kW) | 10 (25 kW) | 5 (60 kW) | ||
| Leistungsfaktor | 1 | ||||||
| Topologie | Online-Dauerwandler-Technik (VFI-SS) | ||||||
| Parallelkonfiguration | Parallelfähig | ||||||
| USV-Typ | Modular | ||||||
| Autonomie | Abhängig vom Batteriesystem | ||||||
| Breite | 510 mm | 510 mm | 730 mm | 510 mm | 510 mm | 730 mm | 730 mm |
| Höhe | 1.315 mm | 1.980 mm | 1.980 mm | 1.315 mm | 1.980 mm | 1.980 mm | 1.980 mm |
| Tiefe | 815 mm | 815 mm | 815 mm | 815 mm | 815 mm | 815 mm | 845 mm |
| Gewicht (ohne Module, ohne Batterien) | 125 kg | 180 kg | 225 kg | 107 kg | 148 kg | 210 kg | 209 kg |
| Gewicht (mit max. Anzahl Module, ohne Batterien) | 179 kg | 234 kg | 333 kg | 215 kg | 310 kg | 480 kg | 485 kg |
| Eingang | |||||||
| Nennspannung | 400 V (3 Ø) | ||||||
| Eingangsleistungsfaktor | ≥ 0,99 bei 100 % linearer Last | ||||||
| Frequenz | 40 – 70 Hz | ||||||
| Ausgang | |||||||
| Spannung | 400 V (3 Ø) | ||||||
| Klirrfaktor bei linearer Last | < 1 % | ||||||
| Zulässige Schieflast | 100 % | ||||||
| Crest-Faktor | 3 : 1 | ||||||
| Effizienz | |||||||
| Max. Wirkungsgrad | 97 % | ||||||
| Im Eco-Modus bei 100% Last | 99,4 % | ||||||
| Kommunikation | |||||||
| Schnittstellen | RJ-45, RS-485, USB; optional: Relais-Karte, 7"-Display | ||||||
| Schnittstellen Eingang | Remote Power OFF, Generator-Überwachung, Status externer Bypass | ||||||
| Batterie | |||||||
| Max. Anzahl Batterien (intern) | 80 × 7/9 Ah | 240 × 7/9 Ah | 320 × 7/9 Ah | nur externe Batterien | |||
| *Anschluss wahlweise oben oder unten | ** max. Ausgangsleistung des Schranks: 125kW |
| WP-Serie Typ S | |||||||
| WP-S 50-2 | WP-S 50-6 | WP-S 100-8 | WP-S 100 | WP-S 150 | WP-S 250 | WP-S 300* | |
| Allgemeine Daten | |||||||
| Max. Ausgangsleistung | 50 kVA/kW | 100 kVA/kW | 150 kVA/kW** | 250 kVA/kW | 300 kVA/kW | ||
| Max. Anzahl & Max. Leistung der Module | 2 (25 kW) | 4 (25 kW) | 6 (25 kW) | 10 (25 kW) | 5 (60 kW) | ||
| Leistungsfaktor | 1 | ||||||
| Topologie | Online-Dauerwandler-Technik (VFI-SS) | ||||||
| Parallelkonfiguration | Parallelfähig | ||||||
| USV-Typ | Modular | ||||||
| Autonomie | Abhängig vom Batteriesystem | ||||||
| Breite | 510 mm | 510 mm | 730 mm | 510 mm | 510 mm | 730 mm | 730 mm |
| Höhe | 1.315 mm | 1.980 mm | 1.980 mm | 1.315 mm | 1.980 mm | 1.980 mm | 1.980 mm |
| Tiefe | 815 mm | 815 mm | 815 mm | 815 mm | 815 mm | 815 mm | 845 mm |
| Gewicht (ohne Module, ohne Batterien) | 125 kg | 180 kg | 225 kg | 107 kg | 148 kg | 210 kg | 209 kg |
| Gewicht (mit max. Anzahl Module, ohne Batterien) | 179 kg | 234 kg | 333 kg | 215 kg | 310 kg | 480 kg | 485 kg |
| Eingang | |||||||
| Nennspannung | 400 V (3 Ø) | ||||||
| Eingangsleistungsfaktor | ≥ 0,99 bei 100 % linearer Last | ||||||
| Frequenz | 40 – 70 Hz | ||||||
| Ausgang | |||||||
| Spannung | 400 V (3 Ø) | ||||||
| Klirrfaktor bei linearer Last | < 1 % | ||||||
| Zulässige Schieflast | 100 % | ||||||
| Crest-Faktor | 3 : 1 | ||||||
| Effizienz | |||||||
| Max. Wirkungsgrad | 97 % | ||||||
| Im Eco-Modus bei 100% Last | 99,4 % | ||||||
| Kommunikation | |||||||
| Schnittstellen | RJ-45, RS-485, USB; optional: Relais-Karte, 7"-Display | ||||||
| Schnittstellen Eingang | Remote Power OFF, Generator-Überwachung, Status externer Bypass | ||||||
| Batterie | |||||||
| Max. Anzahl Batterien (intern) | 80 × 7/9 Ah | 240 × 7/9 Ah | 320 × 7/9 Ah | nur externe Batterien | |||
| *Anschluss wahlweise oben oder unten | ** max. Ausgangsleistung des Schranks: 125kW |
