E-Serie

Einphasig, 75 bis 480 W, Vollendete Technik auf engstem Raum

Produkthighlights

Sehr schmale Bauform ab einer Breite von nur 27 mm
Eingangsspannungsbereich: 85-264 V AC
Ausgangsspannung: 24 V
Nennleistung: 75-480 W
Hoher Wirkungsgrad von bis zu 90 %
Kompakte und platzsparende Bauweise

Beschreibung

Technische Daten

Produktflyer

Handbücher

Produktvideos

Bilder

Datenblätter

Kompakt und Platzsparend

Die einphasigen Netzgeräte der Serie E präsentieren sich kompakt und platzsparend in der Bauform. Hierbei wurde Wert darauf gelegt, die Breite so weit wie möglich zu reduzieren, diese beträgt je nach Gerät zwischen 27 und 85,5 mm. Die Baugruppen wurden platzsparend im Aluminium-Gehäuse (beim E2403 im Kunststoffgehäuse) zur DIN Schienen Montage und für den Schaltschrankeinbau integriert. Im Vergleich zu unserer bisher schmalsten Baureihe EPNSB bietet die Nachfolgeserie eine höhere Platzersparnis von 25 %.

Effizient und Leistungsstark

Die Geräte der E-Serie bieten eine Ausgangsspannung von 21,6 bis 26,4 Volt, die stufenlos an der Frontseite des Gerätes eingestellt werden kann. Die Nennleistung der unterschiedlichen Geräte beträgt 3,2 / 5 / 10 oder 20 Ampere. Sie decken eine Nennleistung von 75 bis 480 Watt an einer Ausgangsspannung von 24 V DC ab. Der Temperaturbereich der E-Serie wird ebenfalls höheren Ansprüchen gerecht. Die Geräte können von -30 bis zu +70 °C betrieben werden. Sollten diese oder andere Grenzwerte dennoch einmal überschritten werden, bieten die Geräte umfangreiche Schutzfunktionen für Übertemperatur, Überlast und Überspannung. Damit sind die Geräte für eine Vielzahl von Anwendungen z.B. in Schaltschränken oder Steuerungen einsetzbar. Alle technischen Daten können über den hinterlegten QR-Code an der Front des Gerätes in Form der Datenblätter abgefragt werden.

Normkonform und Kombinierbar

Die Schaltnetzgeräte der Produktfamilie erfüllen alle gängigen Normen. Zu den Zertifizierungen und Zulassungen gehören die Richtlinien IEC 60950-1, IEC / EN / UL 62368-1, IEC / EN 61010-1 und 61010-2-201, CCC, EAC und RoHS. Elektromagnetisch abgestrahlte und leitungsgebundene Emissionen entsprechen der Schwerindustrie EN 61000-6-4 Klasse B Emissionsnorm und EN 61000-6-2 Immunitätsnorm.

Als weitere Ergänzungen der Produktlinie bietet Wöhrle passende DC-USV Steuerungen und Energiespeicher in Form von Blei-, Cyclon und Lithium-Eisenphosphat Akkus an.


	E-Serie

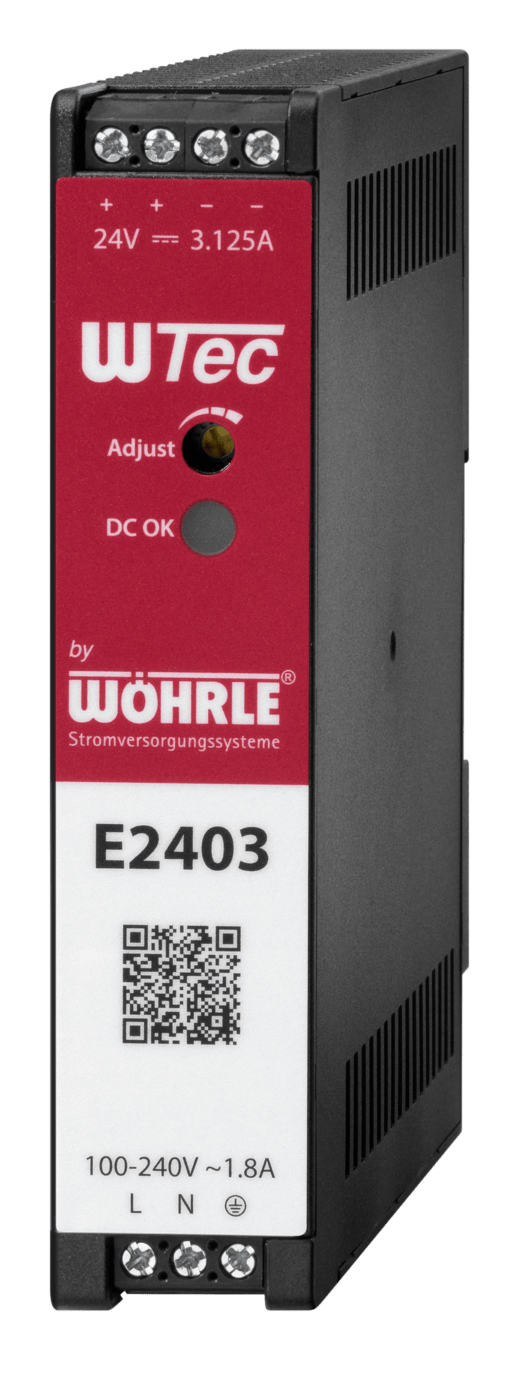

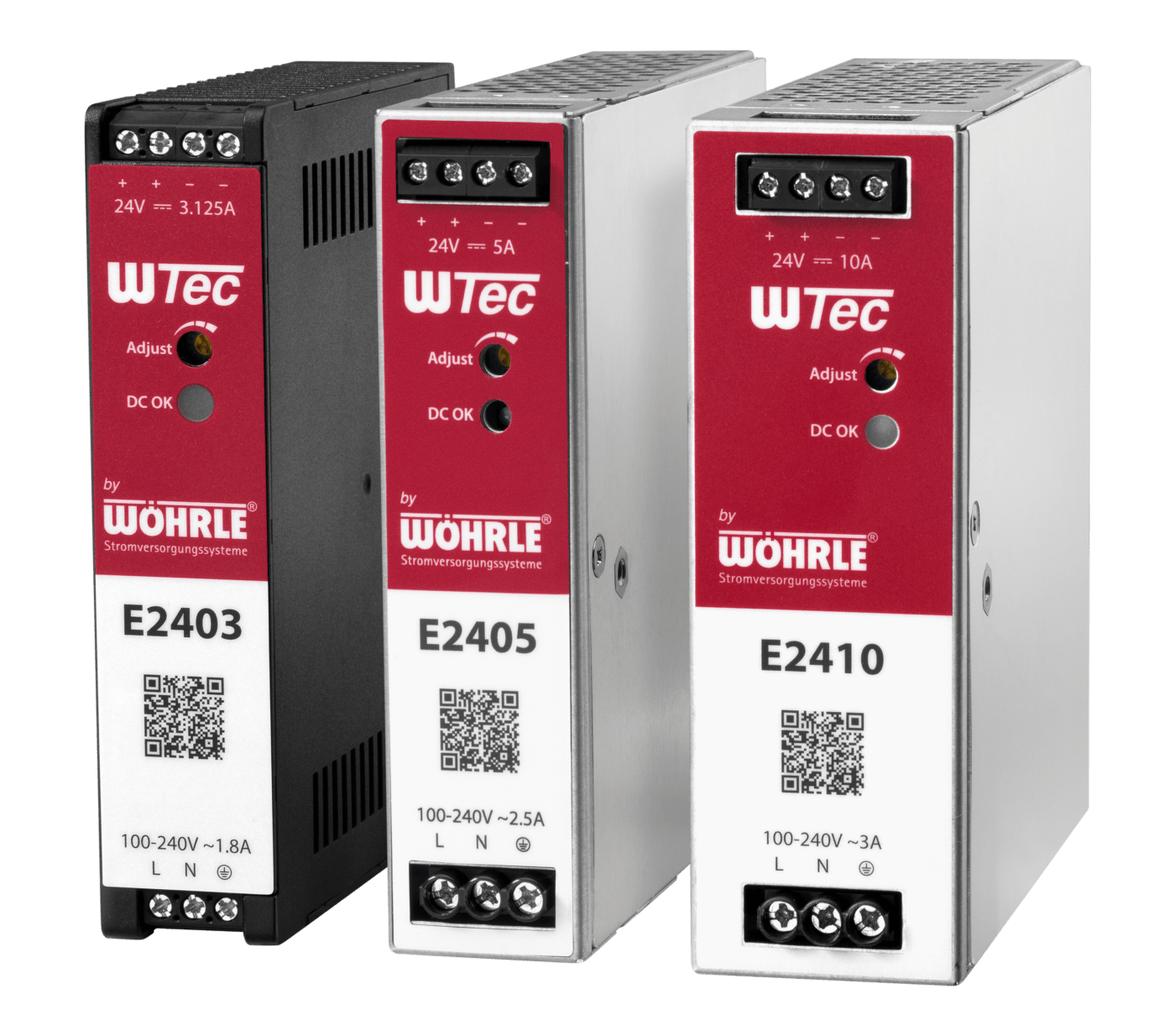

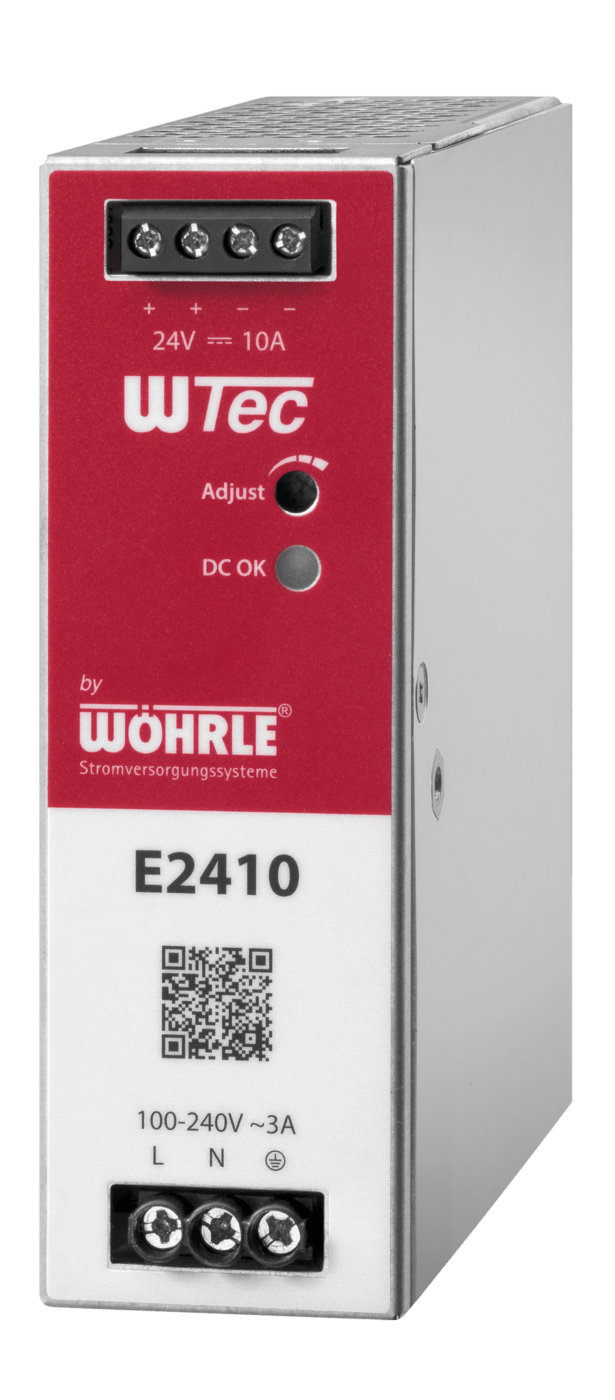

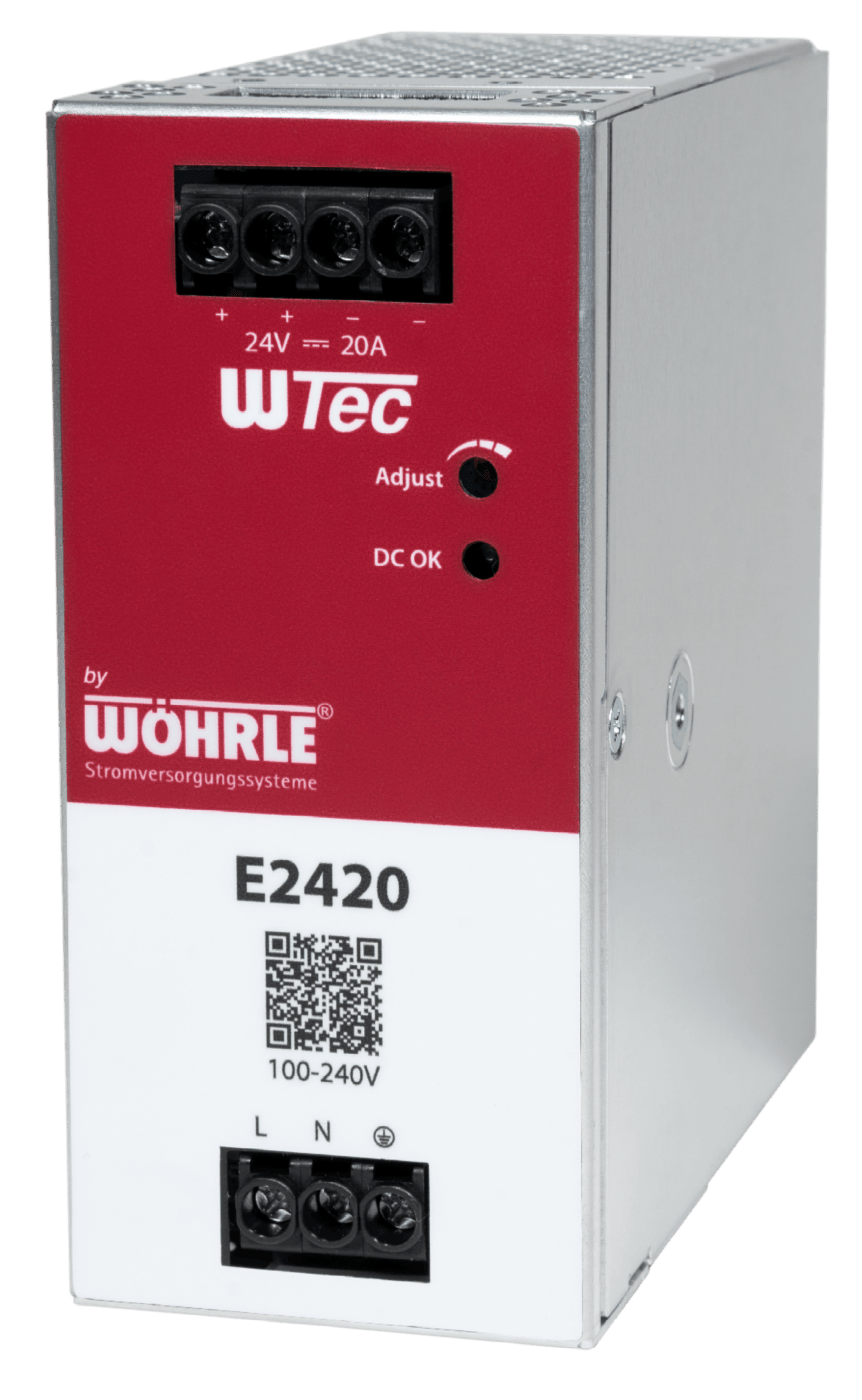

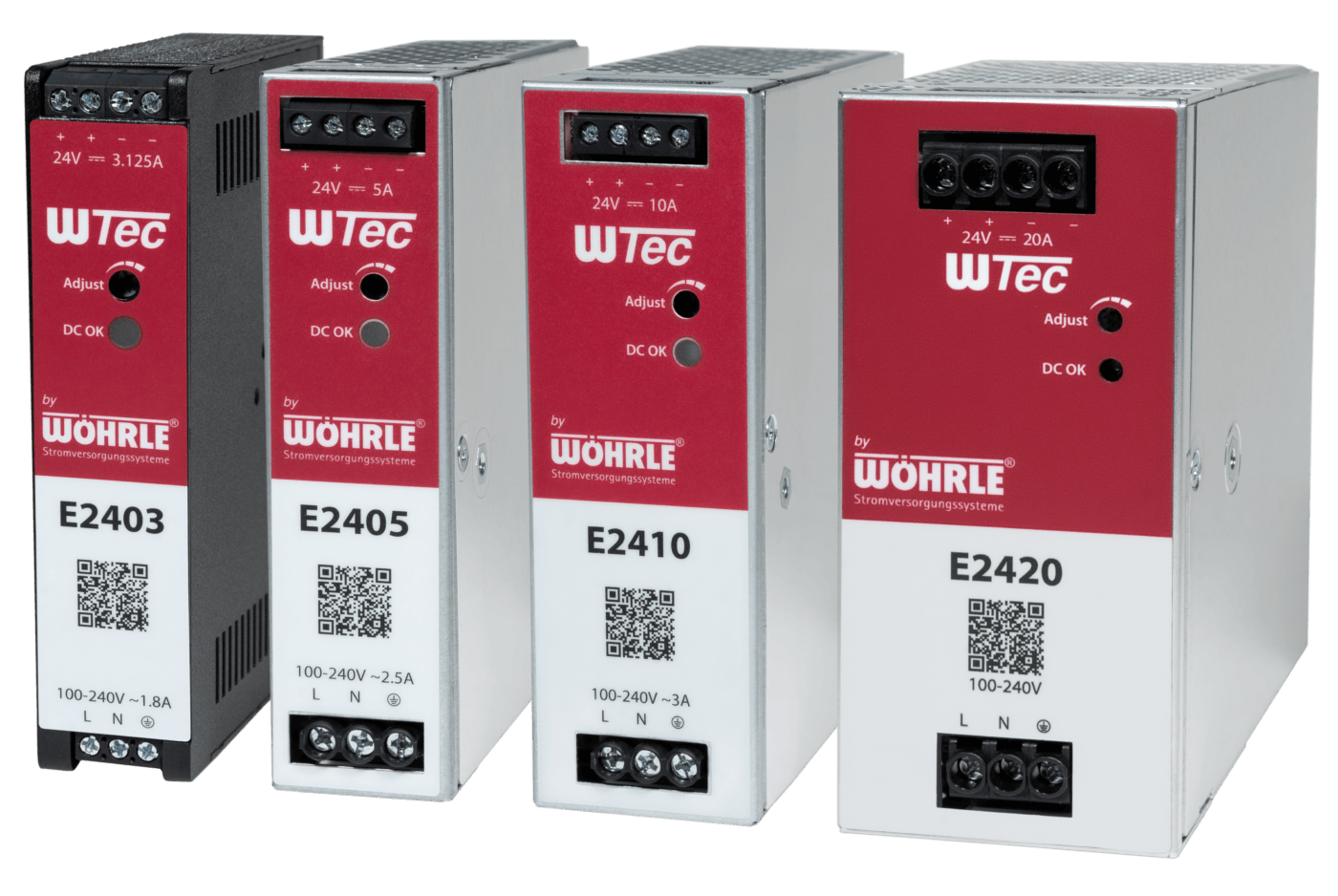

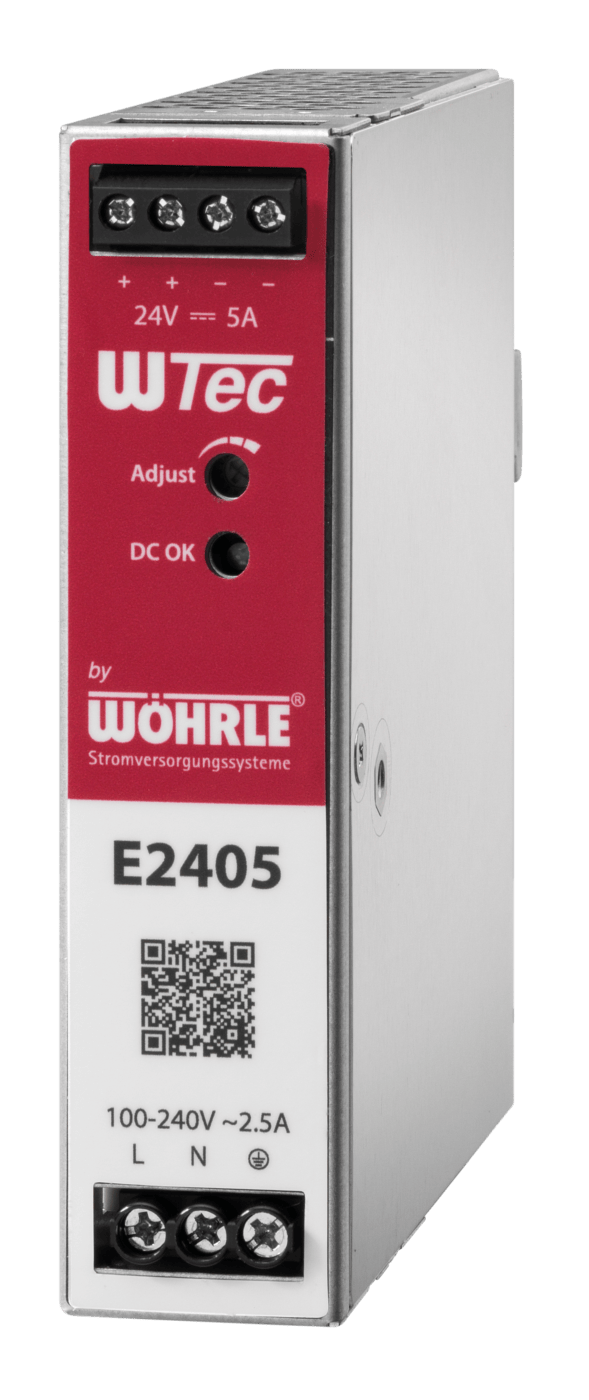

	E2403	E2405	E2410	E2420
Eingang
Eingangsspannungsbereich AC	85-264 V	90-264 V	90-264 V	85-264
Eingangsstrom @115 V AC	1,45 A	2,1 A	2,5 A	4,6 A
Eingangsstrom @230 V AC	0,9 A	1,3 A	1,3 A	2,3 A
Ausgang
Nennausgangsspannung	24 V DC ± 2 %	24 V DC ± 1 %	24 V DC ± 1 %	24 V DC ± 1 %
Einstellbereich der Ausgangsspannung DC	21,6 – 26 V	21,6 – 26,4 V	21,6 – 26,4 V	24 – 28 V
Nennausgangsstrom	3,125 A	5 A	10 A	20 A
Ausgangsstrombegrenzung (% von I_nenn)	105 - 133 %	105 – 150 %	105 – 150 %	105 – 150 %
Allgemeine Daten
Temperaturbereich	-20 bis +70 °C	-30 bis +70 °C	-30 bis +70 °C	-40°C bis +85°C
Derating	ab 50 °C -2,5 % / K	ab 50 °C -2,5 % / K	ab 50 °C -2,5 % / K	ab 50 °C -2,5 % / K
Übertemperaturschutz	ja	ja	ja	ja
Wirkungsgrad (typ.)	89 %	88,5 %	90 %	93 %
Abmessungen (B x H x T) in mm	27 x 123,6 x 102	30 x 123,6 x 117,2	40 x 123,6 x 117,2	56 x 123,6 x 116,8
Gewicht in kg	0,22	0,45	0,62	0,87


	E-Serie
	E2403	E2405	E2410	E2420
Eingang
Eingangsspannungsbereich AC	85-264 V	90-264 V	90-264 V	85-264
Eingangsstrom @115 V AC	1,45 A	2,1 A	2,5 A	4,6 A
Eingangsstrom @230 V AC	0,9 A	1,3 A	1,3 A	2,3 A
Ausgang
Nennausgangsspannung	24 V DC ± 2 %	24 V DC ± 1 %	24 V DC ± 1 %	24 V DC ± 1 %
Einstellbereich der Ausgangsspannung DC	21,6 – 26 V	21,6 – 26,4 V	21,6 – 26,4 V	24 – 28 V
Nennausgangsstrom	3,125 A	5 A	10 A	20 A
Ausgangsstrombegrenzung (% von I_nenn)	105 - 133 %	105 – 150 %	105 – 150 %	105 – 150 %
Allgemeine Daten
Temperaturbereich	-20 bis +70 °C	-30 bis +70 °C	-30 bis +70 °C	-40°C bis +85°C
Derating	ab 50 °C -2,5 % / K	ab 50 °C -2,5 % / K	ab 50 °C -2,5 % / K	ab 50 °C -2,5 % / K
Übertemperaturschutz	ja	ja	ja	ja
Wirkungsgrad (typ.)	89 %	88,5 %	90 %	93 %
Abmessungen (B x H x T) in mm	27 x 123,6 x 102	30 x 123,6 x 117,2	40 x 123,6 x 117,2	56 x 123,6 x 116,8
Gewicht in kg	0,22	0,45	0,62	0,87
