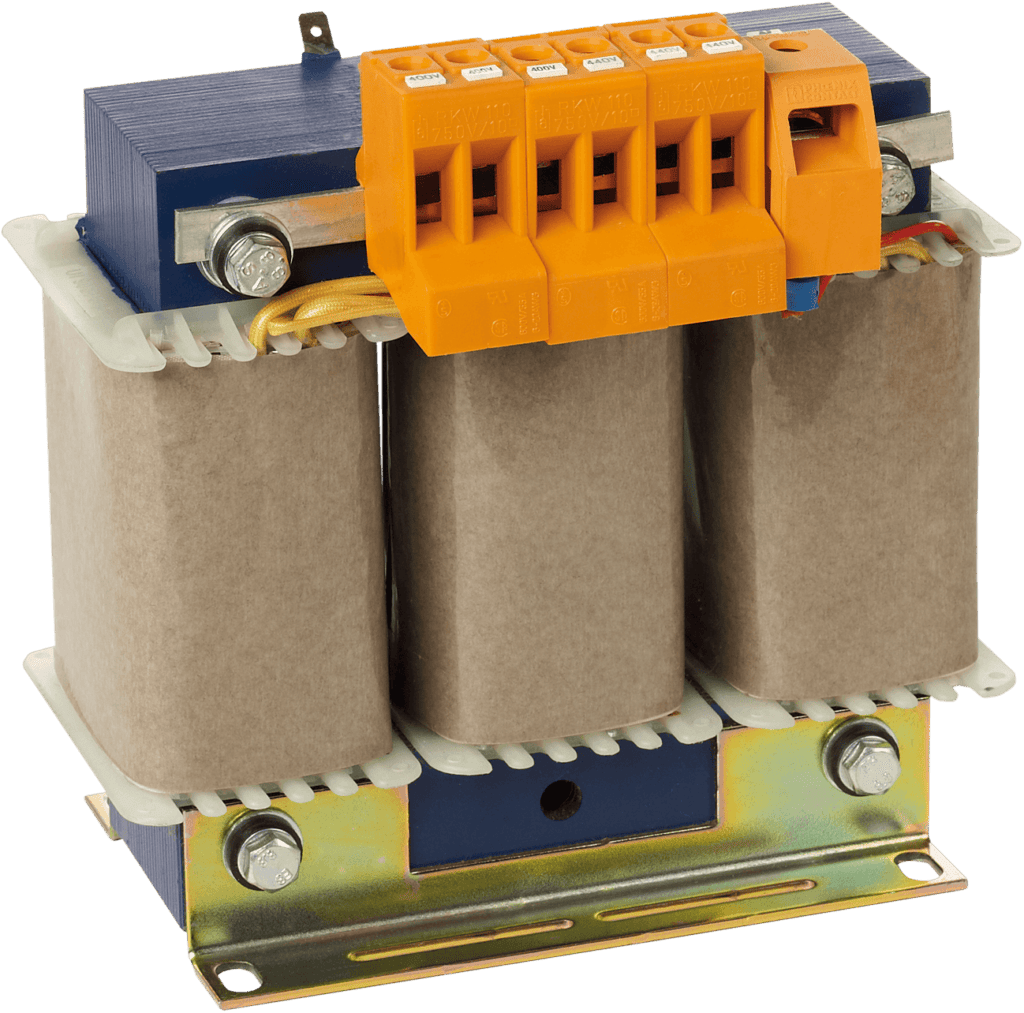

Dreiphasen-Trenntransformatoren
3UI-Kern, 3.200 VA – 30.000 VA
| Primärspannung* | Sekundärspannung | Abmessungen B × H × T | Gewicht | Befestigung C × D | Baugröße | |
| 3UI-Kern | ||||||
| Geeignet für den Einbau bis IP 23, Isolationsklasse E, Schaltgruppe Dyn5, 100 % ED, 50 / 60 Hz | ||||||
| C-DST 3200 | 3 × 400 V | 3 × 400 V + N | 265 × 230 × 152 mm | 29,2 kg | 200 × 102 mm | 3UI132 / 72 |
| C-DST 4400 | 3 × 400 V | 3 × 400 V + N | 300 × 310 × 153 mm | 36,6 kg | 224 × 108 mm | 3UI150 / 65 |
| C-DST 5000 | 3 × 400 V | 3 × 400 V + N | 300 × 310 × 165 mm | 41,1 kg | 224 × 120 mm | 3UI150 / 77 |
| C-DST 6300 | 3 × 400 V | 3 × 400 V + N | 360 × 320 × 165 mm | 53,8 kg | 264 × 125 mm | 3UI180 / 63 |
| C-DST 8000 | 3 × 400 V | 3 × 400 V + N | 360 × 365 × 180 mm | 65,7 kg | 264 × 140 mm | 3UI180 / 78 |
| C-DST 10000 | 3 × 400 V | 3 × 400 V + N | 360 × 365 × 195 mm | 76 kg | 264 × 155 mm | 3UI180 / 93 |
| C-DST 13000 | 3 × 400 V | 3 × 400 V + N | 420 × 370 × 180 mm | 90 kg | 316 × 143 mm | 3UI210 / 73 |
| C-DST 16000 | 3 × 400 V | 3 × 400 V + N | 420 × 370 × 195 mm | 110kg | 316 × 158 mm | 3UI210 / 88 |
| C-DST 20000 | 3 × 400 V | 3 × 400 V + N | 420 × 420 × 240 mm | 144 kg | 316 × 203 mm | 3UI210 / 133 |
| C-DST 25000 | 3 × 400 V | 3 × 400 V + N | 420 × 420 × 240 mm | 149 kg | 316 × 203 mm | 3UI210 / 133 |
| C-DST 30000 | 3 × 400 V | 3 × 400 V + N | 480 × 480 × 240 mm | 181 kg | 356 × 184 mm | 3UI240 / 110 |
| * weitere wählbare Spannungen: 3 × 230 V, 3 × 380 V, 3 × 415 V, 3 × 420 V, 3 × 440 V, 3 × 460 V, 3 × 480 V, 3 × 500 V | ||||||
| Leistungen von 160 VA – 2.500 VA sowie ab 40.000 VA auf Anfrage |
| Primärspannung* | Sekundärspannung | Abmessungen B × H × T | Gewicht | Befestigung C × D | Baugröße | |
| 3UI-Kern | ||||||
| Geeignet für den Einbau bis IP 23, Isolationsklasse E, Schaltgruppe Dyn5, 100 % ED, 50 / 60 Hz | ||||||
| C-DST 3200 | 3 × 400 V | 3 × 400 V + N | 265 × 230 × 152 mm | 29,2 kg | 200 × 102 mm | 3UI132 / 72 |
| C-DST 4400 | 3 × 400 V | 3 × 400 V + N | 300 × 310 × 153 mm | 36,6 kg | 224 × 108 mm | 3UI150 / 65 |
| C-DST 5000 | 3 × 400 V | 3 × 400 V + N | 300 × 310 × 165 mm | 41,1 kg | 224 × 120 mm | 3UI150 / 77 |
| C-DST 6300 | 3 × 400 V | 3 × 400 V + N | 360 × 320 × 165 mm | 53,8 kg | 264 × 125 mm | 3UI180 / 63 |
| C-DST 8000 | 3 × 400 V | 3 × 400 V + N | 360 × 365 × 180 mm | 65,7 kg | 264 × 140 mm | 3UI180 / 78 |
| C-DST 10000 | 3 × 400 V | 3 × 400 V + N | 360 × 365 × 195 mm | 76 kg | 264 × 155 mm | 3UI180 / 93 |
| C-DST 13000 | 3 × 400 V | 3 × 400 V + N | 420 × 370 × 180 mm | 90 kg | 316 × 143 mm | 3UI210 / 73 |
| C-DST 16000 | 3 × 400 V | 3 × 400 V + N | 420 × 370 × 195 mm | 110kg | 316 × 158 mm | 3UI210 / 88 |
| C-DST 20000 | 3 × 400 V | 3 × 400 V + N | 420 × 420 × 240 mm | 144 kg | 316 × 203 mm | 3UI210 / 133 |
| C-DST 25000 | 3 × 400 V | 3 × 400 V + N | 420 × 420 × 240 mm | 149 kg | 316 × 203 mm | 3UI210 / 133 |
| C-DST 30000 | 3 × 400 V | 3 × 400 V + N | 480 × 480 × 240 mm | 181 kg | 356 × 184 mm | 3UI240 / 110 |
| * weitere wählbare Spannungen: 3 × 230 V, 3 × 380 V, 3 × 415 V, 3 × 420 V, 3 × 440 V, 3 × 460 V, 3 × 480 V, 3 × 500 V | ||||||
| Leistungen von 160 VA – 2.500 VA sowie ab 40.000 VA auf Anfrage |
