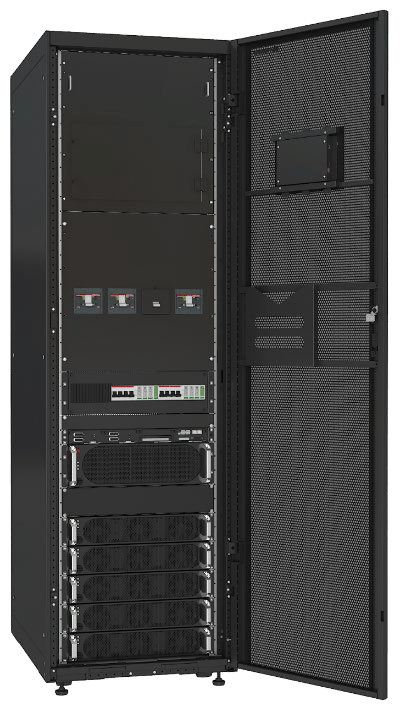

WISUS-MC
Dreiphasig, modular, 30 bis 120 kVA
Produkthighlights
- n+1 Redundanz im Leistungsbereich von 30-120 kVA mit max. 5 x 30KW Module möglich
- Modulare, dreiphasige USV-Anlagen mit Doppelwandler-Technologie
- Hoher Wirkungsgrad von bis zu 96%
- Weiter Eingangsspannungsbereich – von 138 bis 485 VAC bei 40 bis 70 Hz
- Minimierung der Batterienutzung – für verlängerte Lebensdauer der Batterie
- Sehr einfache Leistungserweiterung / Skalierbarkeit
- Kürzeste Reparaturzeiten / MTTR Variante
n+1 Redundanz mit Leistungen von 30-120 kW
Die WISUS-MC kann mit 5 x 30 kW Modulen in 30 kW Schritten mit einer n+1 Redundanz betrieben werden. So können mit der WISUS-MC Leistungen von 30 bis 120 kW mit den Abmessungen (B×H×T) 600 × 2.000 × 850 mm realisiert werden.
Optimal für Redundanzkonfigurationen
Die modular aufgebaute USV-Baureihe WISUS-MC ist optimal für die Redundanzkonfiguration geeignet. Hier liegt die typische Auslastung oftmals im Bereich von 40–50 % der installierten Gesamtleistung. Der Wirkungsgrad der WISUS-MC ist auf diese Auslastung optimiert und hat in diesem Bereich eine Effizienz von > 96 %.
| WISUS-MC 120 | |
| Allgemeine Daten | |
| Max. Ausgangsleistung | 120 kVA/kW |
| Maximale Anzahl Module | 1-5 (30 kW) |
| Leistungsfaktor | 1 |
| Topologie | Online-Dauerwandler-Technik (VFI-SS) |
| Parallelkonfiguration | Parallelfähig |
| USV-Typ | Modular |
| Autonomie | abhängig vom Batteriesystem |
| Breite | 600 mm |
| Höhe | 2.000 mm |
| Tiefe | 850 mm |
| Gewicht (ohne Module, ohne Batterien) | 230 kg |
| Gewicht (mit max. Anzahl Module, ohne Batterien) | 310 kg |
| Eingang | |
| Nennspannung | 400 V (3 Ø) |
| Eingangsleistungsfaktor | ≥ 0,99 bei 100 % linearer Last |
| Frequenz | 40 – 70 Hz |
| Ausgang | |
| Spannung | 400 V (3 Ø) |
| Klirrfaktor bei linearer Last | < 1 % |
| Zulässige Schieflast | 100 % |
| Crest-Faktor | 3 : 1 |
| Effizienz | |
| Max. Wirkungsgrad | 96 % |
| Im Eco-Modus bei 100 % Last | 99 % |
| Kommunikation | |
| Schnittstellen | RS-485, USB, Relaiskontakte; SNMP-Karte |
| Schnittstellen Eingang | Remote Power OFF |
| Batterie | |
| Zulässige Anzahl an 12-V Batterieblöcken | 33-44 Batterien |
| Modul | |
| Schnittstellen | RS-485, USB, Relaiskontakte; SNMP-Karte |
| Schnittstellen Eingang | Remote Power OFF |
| WISUS-MC 120 | |
| Allgemeine Daten | |
| Max. Ausgangsleistung | 120 kVA/kW |
| Maximale Anzahl Module | 1-5 (30 kW) |
| Leistungsfaktor | 1 |
| Topologie | Online-Dauerwandler-Technik (VFI-SS) |
| Parallelkonfiguration | Parallelfähig |
| USV-Typ | Modular |
| Autonomie | abhängig vom Batteriesystem |
| Breite | 600 mm |
| Höhe | 2.000 mm |
| Tiefe | 850 mm |
| Gewicht (ohne Module, ohne Batterien) | 230 kg |
| Gewicht (mit max. Anzahl Module, ohne Batterien) | 310 kg |
| Eingang | |
| Nennspannung | 400 V (3 Ø) |
| Eingangsleistungsfaktor | ≥ 0,99 bei 100 % linearer Last |
| Frequenz | 40 – 70 Hz |
| Ausgang | |
| Spannung | 400 V (3 Ø) |
| Klirrfaktor bei linearer Last | < 1 % |
| Zulässige Schieflast | 100 % |
| Crest-Faktor | 3 : 1 |
| Effizienz | |
| Max. Wirkungsgrad | 96 % |
| Im Eco-Modus bei 100 % Last | 99 % |
| Kommunikation | |
| Schnittstellen | RS-485, USB, Relaiskontakte; SNMP-Karte |
| Schnittstellen Eingang | Remote Power OFF |
| Batterie | |
| Zulässige Anzahl an 12-V Batterieblöcken | 33-44 Batterien |
| Modul | |
| Schnittstellen | RS-485, USB, Relaiskontakte; SNMP-Karte |
| Schnittstellen Eingang | Remote Power OFF |
Vollständige Überwachung über eigenen Webbrowser inklusive Alarmübersicht, Echtzeitdaten und Parametereinstellungen:
