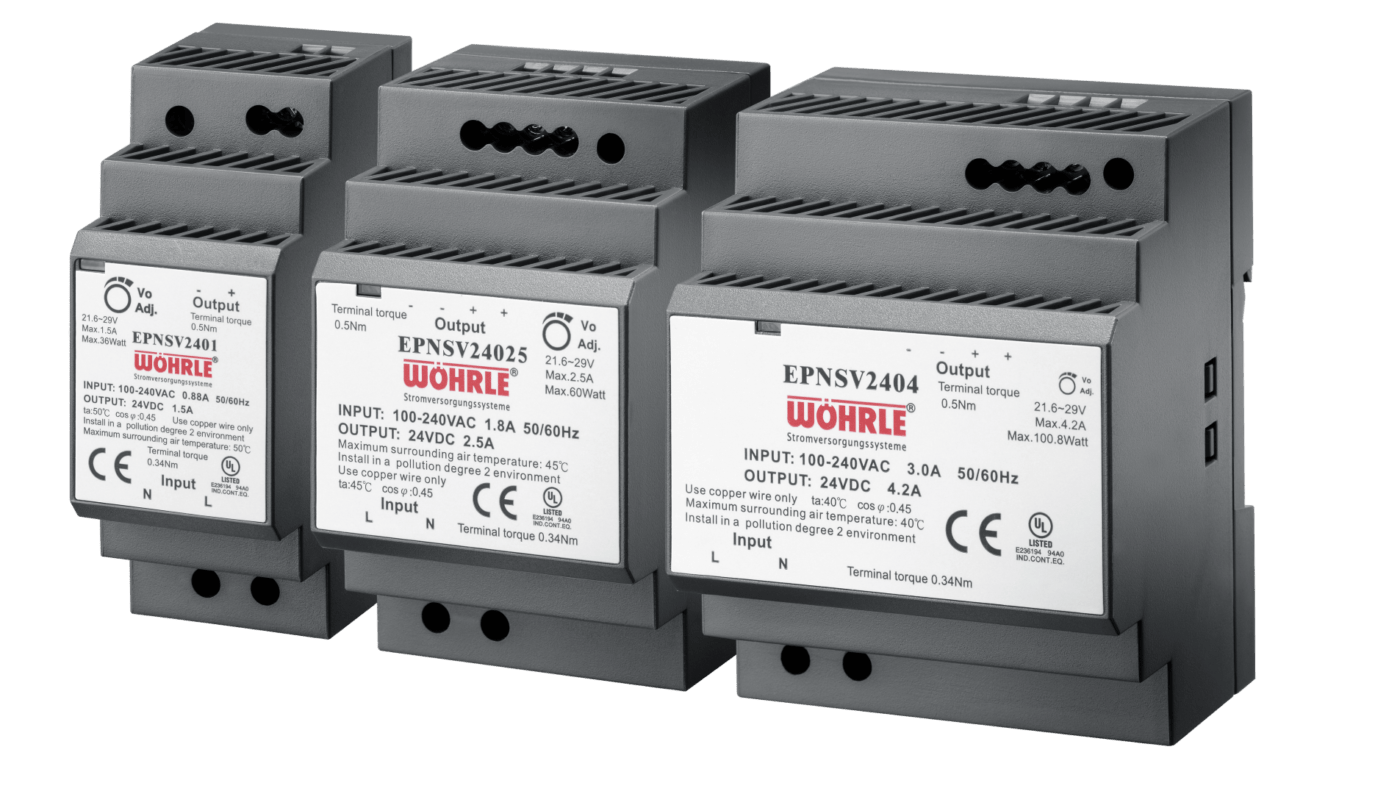

EPNSV-Serie
Einphasig, Verteilereinbau, 36 bis 100 W
Produkthighlights
- Verteilerbau / 45 mm Schalttafelausschnitt
- Leistungsbereich von 1,5 bis 4,2 A / 24 bis 100,8 W
- Ausgangsspannung 24 V
- Hoher Wirkungsgrad von bis zu 90 %
Verteilereinbau
Die einphasigen Netzgeräte EPNSV für den Verteilereinbau in 45 mm Schalttafelausschnitte verfügen über ein geschlossenes, stabiles Kunststoffgehäuse mit berührungsgeschützten Schraubanschlüssen. Die Montage der Schaltnetzteile erfolgt direkt auf DIN-Hutschienen.
Flexibel einsetzbar
Die Schaltnetzgeräte der Serie EPNSV besitzen einen Weitbereichseingang von 85 – 254 V AC und 120 – 370 V DC, wodurch ein universeller Einsatz ermöglicht wird. Neben der Versorgung von 24 V-Verbrauchern lassen sich mit dieser Netzgerätefamilie zudem Sonderausgangsspannungen realisieren, die auf Anfrage umgesetzt werden. Durch die Flexibilität in der Eingangs- und Ausgangsspannung lassen sich die Netzgeräte in vielen unterschiedlichen Anwendungen einsetzen.
Kompakte Bauform
Das moderne Schaltungsdesign ermöglicht es, die Komponenten in sehr schmalen Gehäusen unterzubringen. Bei einer Breite von nur 35 – 70 mm bleibt im Schaltschrank genügend Platz zum Verdrahten sowie um Steuerungen und Überwachungen einzubauen.
| EPNSV | |||

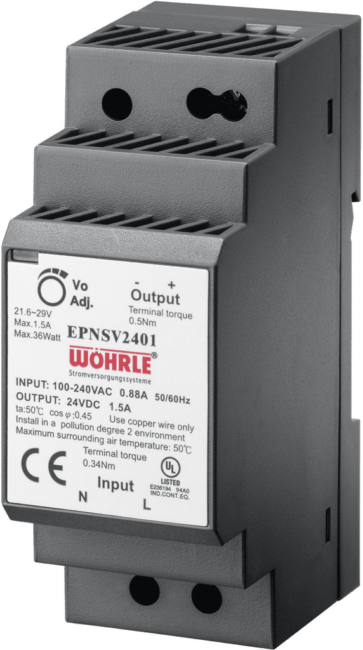

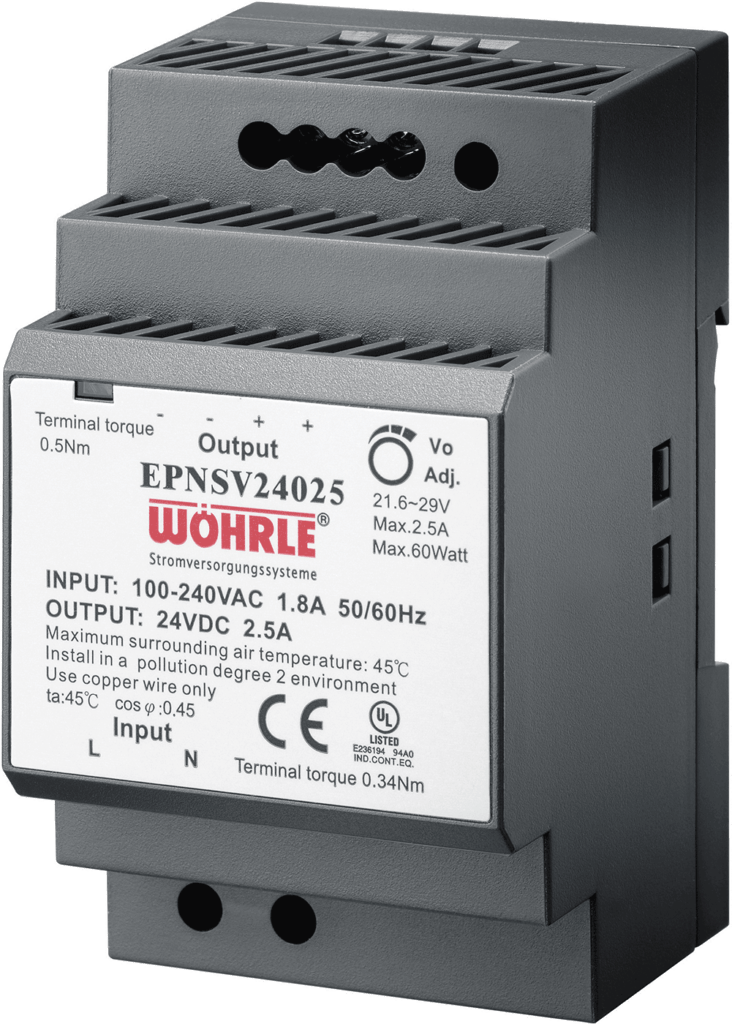

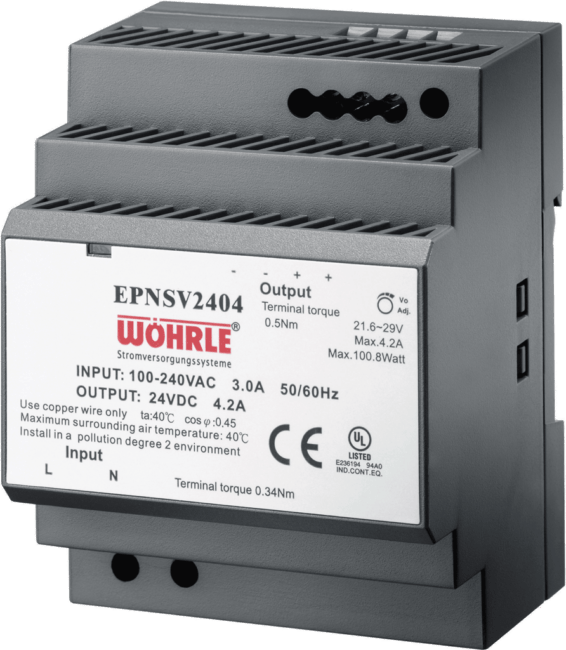

| EPNSV 2401 | EPNSV 24025 | EPNSV 2404 | |
| Eingang | |||
| Eingangsspannungsbereich AC | 85-264 V | 85-264 V | 85-264 V |
| Eingangsspannungsbereich DC | 120-370 V | 120-370 V | 120-370 V |
| Eingangsstrom @115 V AC | 0,88 A | 1,2 A | 3,0 A |
| Eingangsstrom @230 V AC | 0,48 A | 0,8 A | 1,6 A |
| Ausgang | |||
| Nennausgangsspannung | 24 V DC ± 1 % | 24 V DC ± 1 % | 24 V DC ± 1 % |
| Einstellbereich der Ausgangsspannung DC | 21,6-29 V | 21,6-29 V | 21,6-29 V |
| Nennausgangsstrom | 1,5 A | 2,5 A | 4,2 A |
| Ausgangsstrombegrenzung (% von Inenn) | 105-160 % | 105-160 % | 105-150 % |
| Allgemeine Daten | |||
| Temperaturbereich | -30 bis +70 °C | -30 bis +70 °C | -30 bis +70 °C |
| Derating | ab 50 °C -2,5 % / K | ab 45 °C -2 % / K | ab 50 °C -2,5 % / K |
| Wirkungsgrad (typ.) | 89 % | 90 % | 90 % |
| Sicherheit & EMV | Isolation Class II, weitere siehe Technisches Datenblatt | ||
| Abmessungen (B x H x T) in mm | 35 x 90 x 54,5 | 52,5 x 90 x 54,5 | 70 x 90 x 54,5 |
| Gewicht in kg | 0,12 | 0,19 | 0,27 |
