Standard-Steuertransformatoren UI-Kern

1.000 VA – 8.000 VA

Standard-Steuertransformatoren mit UI-Kern von Wöhrle


UI-Kern	Primärspannung*	Sekundärspannung	Abmessungen B × H × T	Gewicht	Befestigung C × D	Baugröße

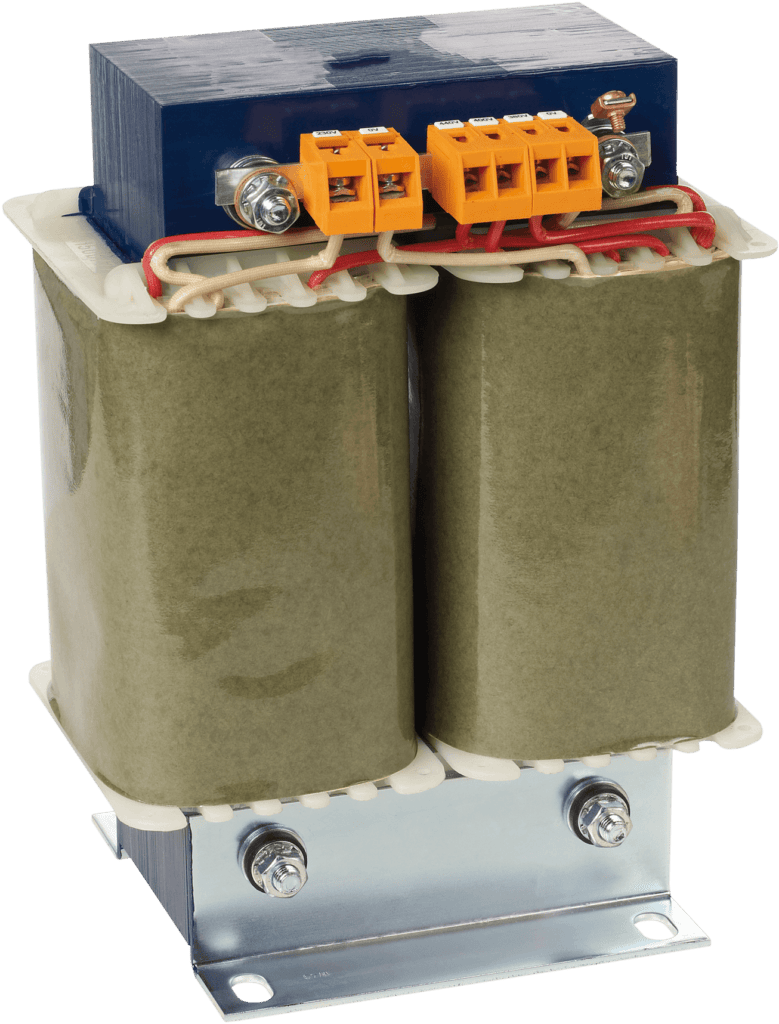

Stehende Bauform
Geeignet für den Einbau bis IP 23, Isolationsklasse E, Schaltgruppe li0, 100 % ED, 50 / 60 Hz
C-WST-S 1000	230 oder 400 V	230 V	160 × 215 × 95 mm	9,3 kg	100 × 69 mm	UI120 / 41
C-WST-S 1500	230 oder 400 V	230 V	160 × 215 × 115 mm	12,8 kg	100 × 89 mm	UI120 / 61
C-WST-S 2000	230 oder 400 V	230 V	200 × 262 × 122 mm	14,6 kg	124 × 94 mm	UI150 / 52
C-WST-S 2500	230 oder 400 V	230 V	200 × 262 × 135 mm	24 kg	124 × 107 mm	UI150 / 65
C-WST-S 3000	230 oder 400 V	230 V	200 × 262 × 147 mm	27 kg	124 × 119 mm	UI150 / 77
C-WST-S 4000	230 oder 400 V	230 V	200 × 262 × 162 mm	30 kg	124 × 134 mm	UI150 / 92
C-WST-S 5000	230 oder 400 V	230 V	200 × 262 × 173 mm	39 kg	124 × 145 mm	UI150 / 103
C-WST-S 6300	230 oder 400 V	230 V	240 × 360 × 168 mm	48,5 kg	144 × 140 mm	UI180 / 78
C-WST-S 8000	230 oder 400 V	230 V	240 × 360 × 183 mm	58 kg	144 × 155 mm	UI180 / 92
Liegende Bauform
Geeignet für den Einbau bis IP 23, Isolationsklasse E, Schaltgruppe li0, 100 % ED, 50 / 60 Hz
C-WST-L 1000	230 oder 400 V	230 V	166 × 230 × 133 mm	9,3 kg	146 × 160 mm	UI120 / 41
C-WST-L 1500	230 oder 400 V	230 V	166 × 230 × 153 mm	12,8 kg	146 × 160 mm	UI120 / 61
C-WST-L 2000	230 oder 400 V	230 V	200 × 285 × 147 mm	14,6 kg	174 × 200 mm	UI150 / 52
C-WST-L 2500	230 oder 400 V	230 V	200 × 285 × 160 mm	24 kg	174 × 200 mm	UI150 / 65
C-WST-L 3000	230 oder 400 V	230 V	200 × 285 × 172 mm	27 kg	174 × 200 mm	UI150 / 77
C-WST-L 4000	230 oder 400 V	230 V	200 × 285 × 187 mm	30 kg	174 × 200 mm	UI150 / 92
C-WST-L 5000	230 oder 400 V	230 V	200 × 285 × 200 mm	39 kg	174 × 200 mm	UI150 / 103
C-WST-L 6300	230 oder 400 V	230 V	240 × 340 × 185 mm	48,5 kg	204 × 240 mm	UI180 / 78
* Primäranzapfungen für ± 5 % abweichende Spannungen auf Anfrage
